无论你是嵌入式新手还是偶尔需要调试硬件的开发者，理解串口通信的基础参数是成功的第一步。掌握这些核心概念，你就能独立解决99%的串口通信问题。
前言：为什么串口调试仍然是工程师的必备技能？
想象这样一个经典场景：新到的设备终于到手，你兴奋地接上电脑，打开串口调试工具，结果接收区要么一片空白，要么满屏乱码。反复检查接线，确认设备上电，问题依旧。这种挫败感，几乎每个硬件开发者都经历过。
据我们统计，超过 99%的串口通信问题，都源于基础参数配置错误，而非复杂的协议或代码逻辑问题。
通过本文，你将能独立诊断和解决大部分基础通信问题。我们将以 Bittly串口调试助手 作为实践工具，一步步带你从理论到实践，彻底掌握串口通信的核心要素。
第一章：认识你的"管道"——物理接口与信号基础

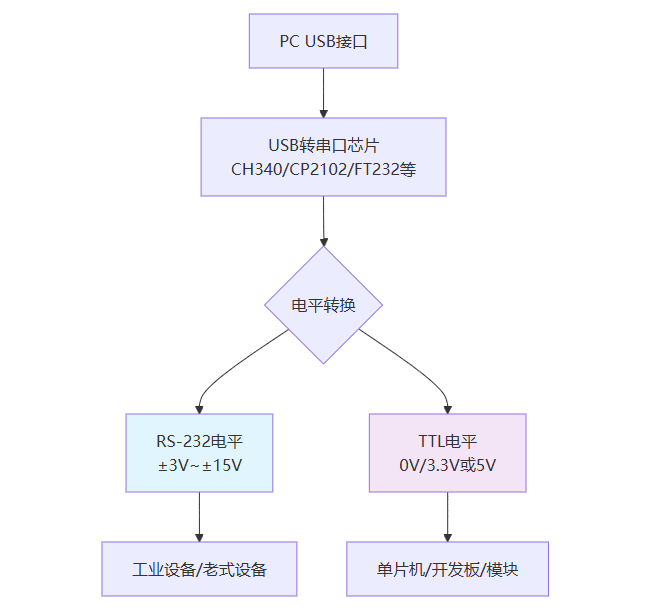

1.1 常见的物理接口（RS-232, TTL, USB转串口）
串口通信首先面临的是硬件层面的"语言"差异。常见的三种接口虽然都叫"串口"，但电平标准完全不同：
关键区别：
- RS-232：传统工业标准，使用负逻辑（-3V~-15V表示1，+3V~+15V表示0），传输距离较长
- TTL：单片机常用，正逻辑（0V表示0，3.3V或5V表示1），传输距离短
- USB转串口：现代电脑通过芯片实现USB到串口的转换，是连接电脑与设备的桥梁
1.2 连接的正确姿势：直连与交叉

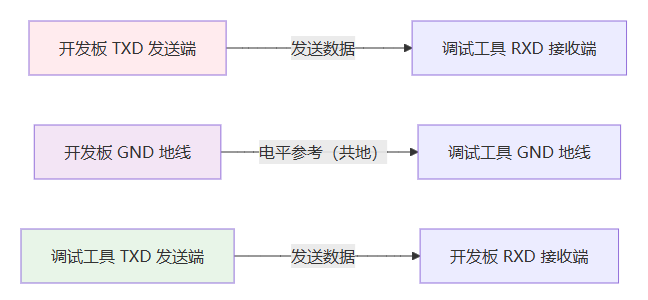

黄金法则：设备的TXD（发送）必须接调试工具的RXD（接收），反之亦然，GND（地线）必须相连。
小提示：如果开发板串口存在数据指示灯，观察发送和接收数据指示灯可以初步判断接线是否正确。发送数据时发送指示灯闪烁，正确接收到数据时接收指示灯闪烁。
第二章：解密通信"语言"——核心参数四剑客
这是串口通信的核心，任何一个参数不匹配都会导致通信失败。下面我们将深入剖析这四个关键参数。
2.1 波特率：通信的"语速"
本质：每秒传输的比特位数（bps），通信双方必须完全一致。就像两个人对话，必须用相同的语速才能听懂对方。
常见值：9600, 19200, 38400, 57600, 115200等。这些值是标准值，因为它们是时钟频率的整数分频，能保证稳定的时序。
配置错误后果：绝对乱码。这是最常见的错误。
2.2 数据位：每个字的"长度"
本质：一个字符由几位二进制数据表示。常见值为8位（一个字节），这也是计算机的标准存储单位。
配置错误后果：字符错位、部分数据丢失。例如：设备发送8位数据，工具设置为7位，会导致最高位丢失。
2.3 停止位：一句话的"句号"
本质：用于帧同步，标识一个字符传输结束。常见值为1位。足够长的停止位确保接收方有时间处理当前字符并准备接收下一个。
配置错误后果：帧同步错误，导致累积错位，数据整体偏移。
2.4 校验位：简单的"安检"
原理：
- 奇校验：数据位+校验位中"1"的个数为奇数
- 偶校验：数据位+校验位中"1"的个数为偶数
- 无校验：不使用校验位（最常见）
作用：只能检测单个比特的错误，不能纠正。在噪声环境中增加可靠性。
配置错误后果：在校验严格的情况下，校验错误会导致帧被丢弃；在噪声环境中可能无法发现错误。

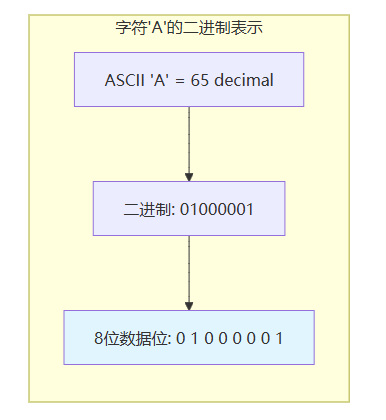

2.5 完整的数据帧结构
现在让我们看看一个完整的字符是如何在串口线上传输的：
记忆口诀："八数一停无校验，波特双方要统一"（针对最常见配置8N1）。
第三章：实战演练——用Bittly完成你的第一次通信
3.1 硬件准备
- 真实设备：连接Arduino、STM32等开发板，或任何串口设备
- 虚拟测试：使用虚拟串口工具创建一对虚拟COM端口（如COM3和COM4）

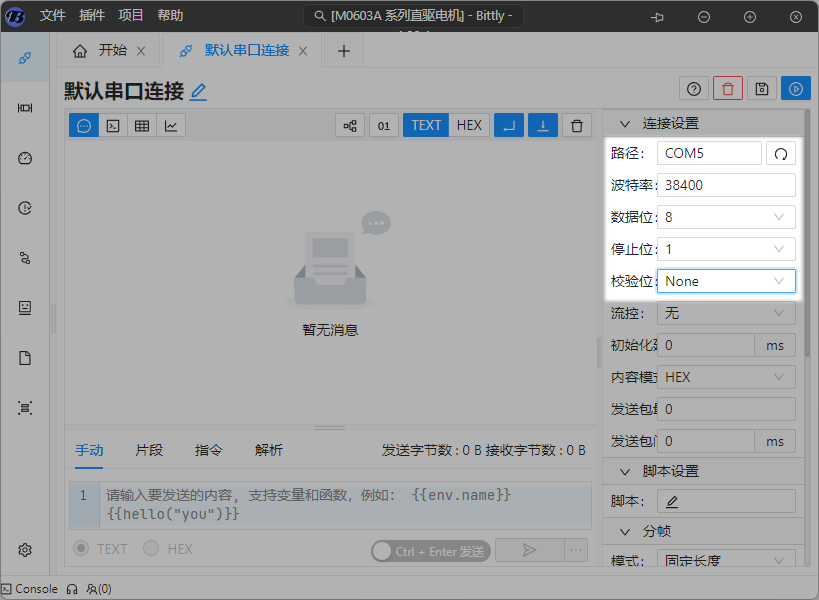

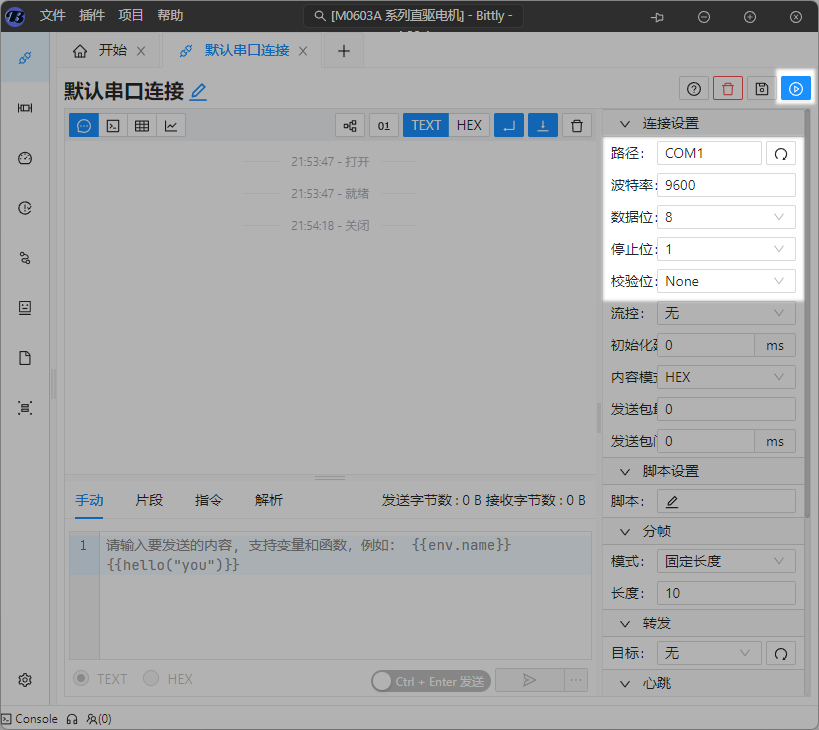

3.2 软件配置
在Bittly中只需四步：

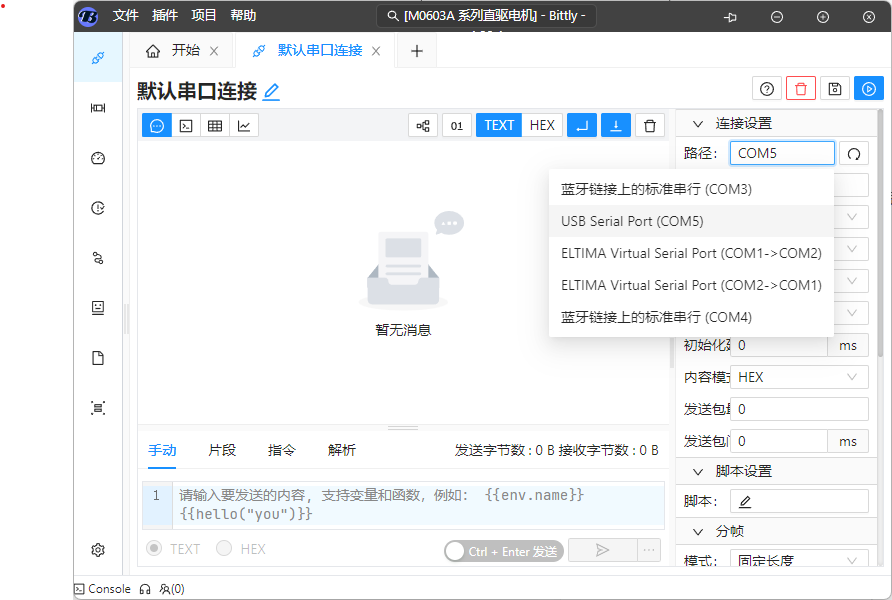

- 选择正确的COM端口

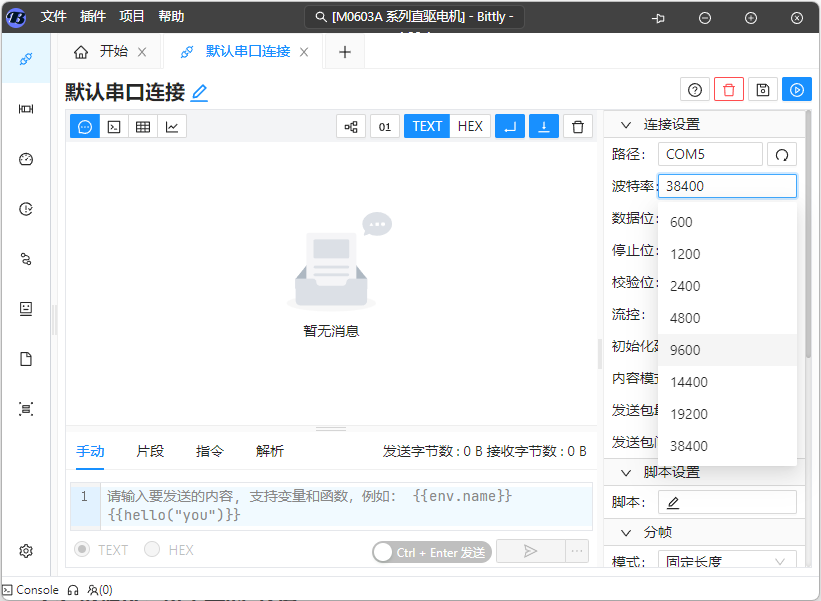

- 设置波特率（与设备一致，如9600）
- 设置数据位、停止位、校验位（通常8N1）
- 点击"打开串口"

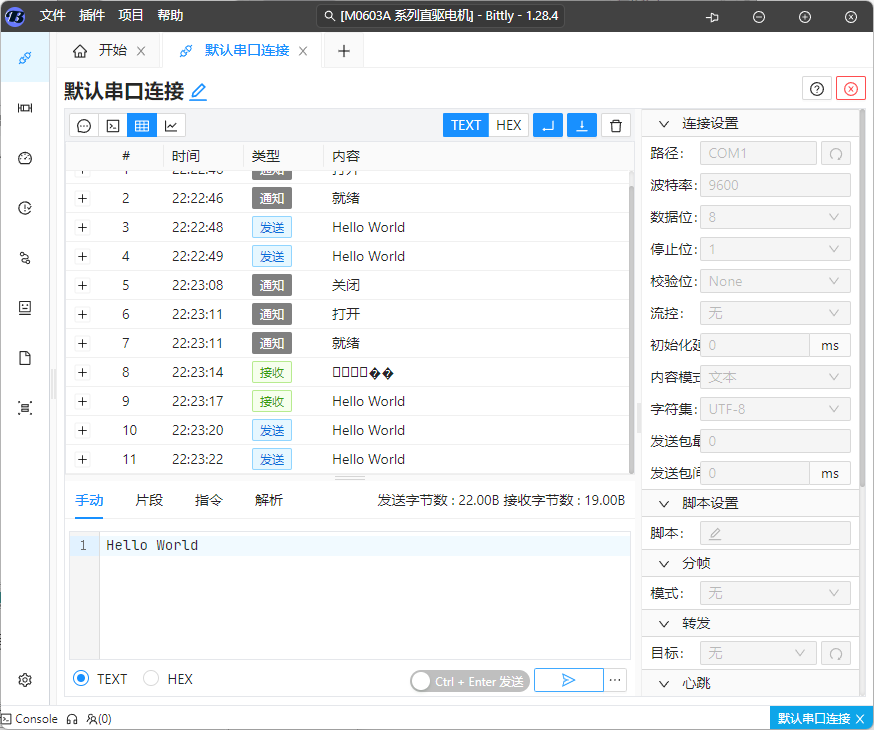

3.3 发送与接收测试
正常测试：
- 在发送区输入"Hello World"
- 点击"发送"
- 在接收区看到设备回声或响应

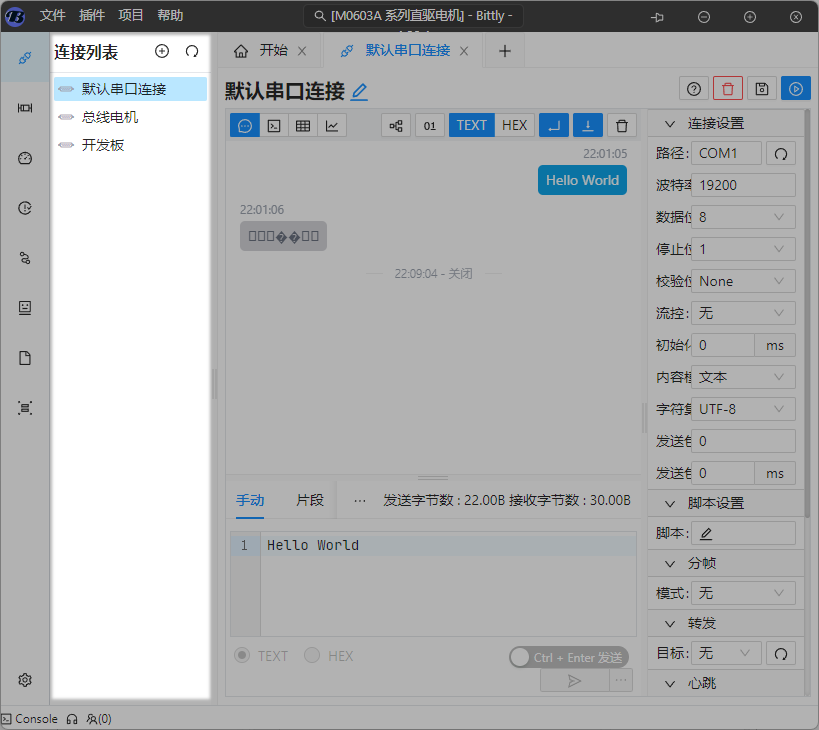

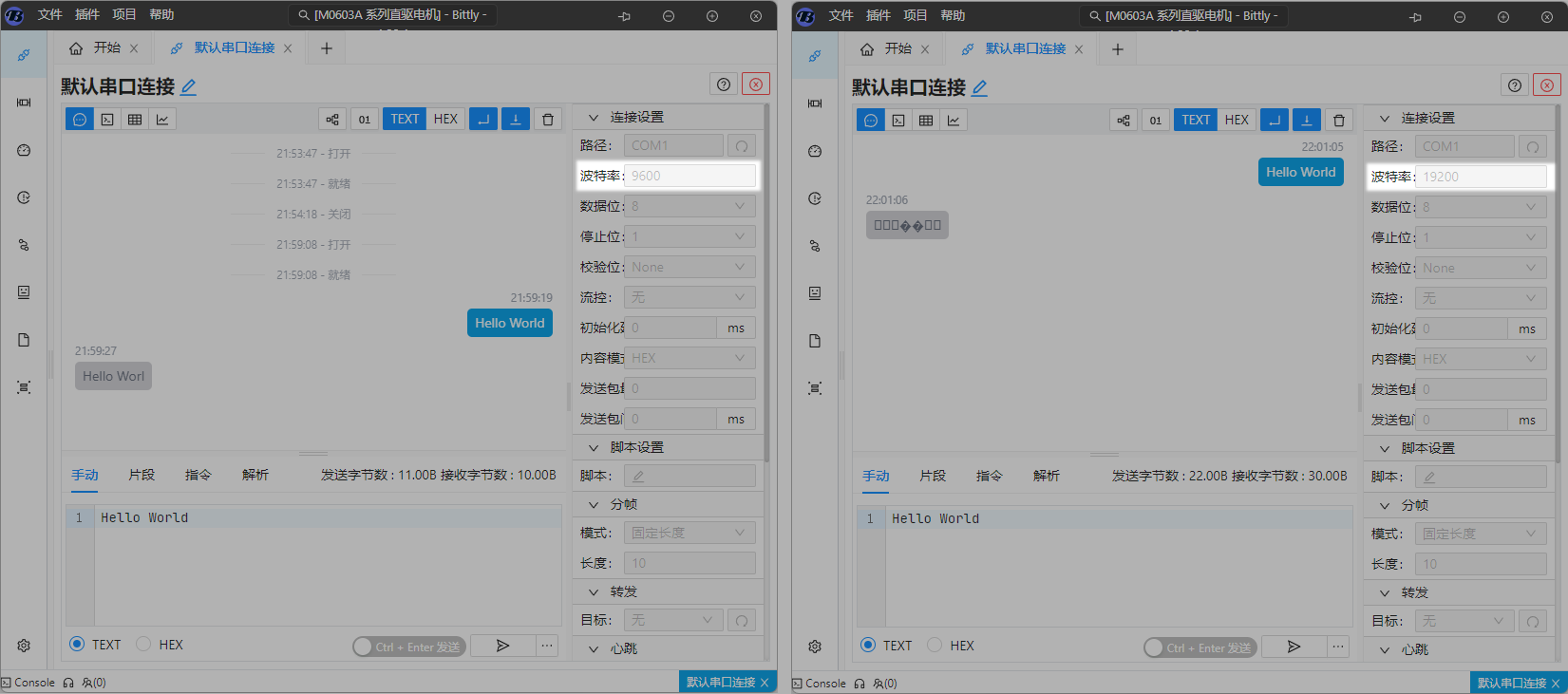

错误模拟：
- 故意将波特率从9600改为19200
- 发送相同数据
- 观察现象：接收区显示乱码（如"摓汵潗"）
- 原理理解：设备以9600速率发送，Bittly以19200速率采样，采样点错位导致完全不同的二进制解释
问题解决：将波特率改回9600，通信立即恢复正常。
第四章：进阶与排查——当基础配置都正确，但仍不通
4.1 流控制（RTS/CTS）：何时需要？
作用：防止数据丢失的硬件握手协议，当接收缓冲区满时通知发送方暂停。
大多数情况：**设为"无"。简单点对点通信、低速设备通常不需要。

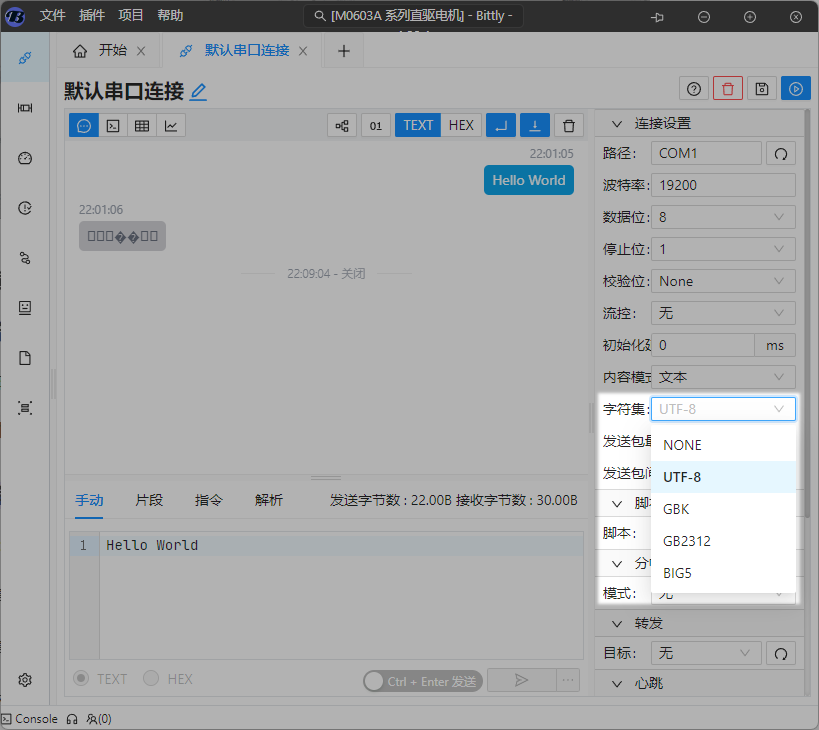

4.2 编码格式：中文乱码的元凶
关键点：Bittly的"字符编码"设置必须与设备发送的编码一致。
- 设备发送ASCII/UTF-8 → Bittly设置为UTF-8
- 设备发送GB2312/GBK → Bittly设置为GBK
- 十六进制显示：适用于原始二进制数据，不受编码影响
4.3 常见问题排查清单
| 问题现象 | 可能原因 | 解决步骤 |
|---|---|---|
| "端口不存在或拒绝访问" | 1. 驱动未安装 2. 端口被其他程序占用 3. 权限不足 |
1. 检查设备管理器，安装CH340/CP2102等驱动 2. 关闭可能占用端口的其他软件 3. 以管理员身份运行Bittly |
| "能发送，但收不到任何数据" | 1. TXD/RXD接反 2. 设备未正常工作 3. 设备未响应 |
1. 交换TXD和RXD线 2. 检查设备供电和程序 3. 确认设备是否配置了正确的波特率 |
| "收到乱码" | 参数不匹配 | 按顺序检查： 1. 波特率 → 2. 数据位 → 3. 停止位 → 4. 校验位 → 5. 编码 |
| "间歇性数据丢失" | 1. 波特率过高 2. 线路干扰 3. 缓冲区溢出 |
1. 降低波特率测试 2. 检查连接线，缩短距离 3. 增加接收缓冲区大小 |
第五章：Bittly高效调试技巧
5.1 参数配置管理
- 一键保存：为不同设备保存配置文件，无需每次手动设置
- 参数预设：常用配置（如9600 8N1、115200 8N1）快速选择
5.2 数据可视化与分析
- 时间戳显示：接收和发送实时显示数据时间
- 数据高亮：发送与接收数据不同颜色区分
- 自动换行/暂停：长时间监控时防止数据滚动过快
- 多种数据展示风格：

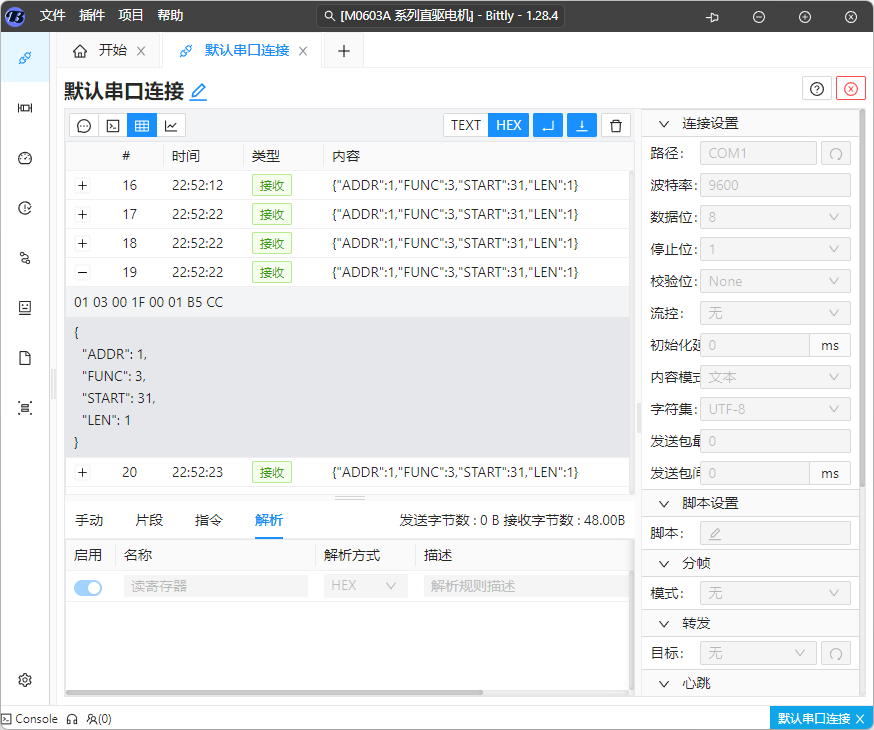

自定义数据解析
5.3 自动化测试
- 循环发送：固定间隔自动发送测试数据

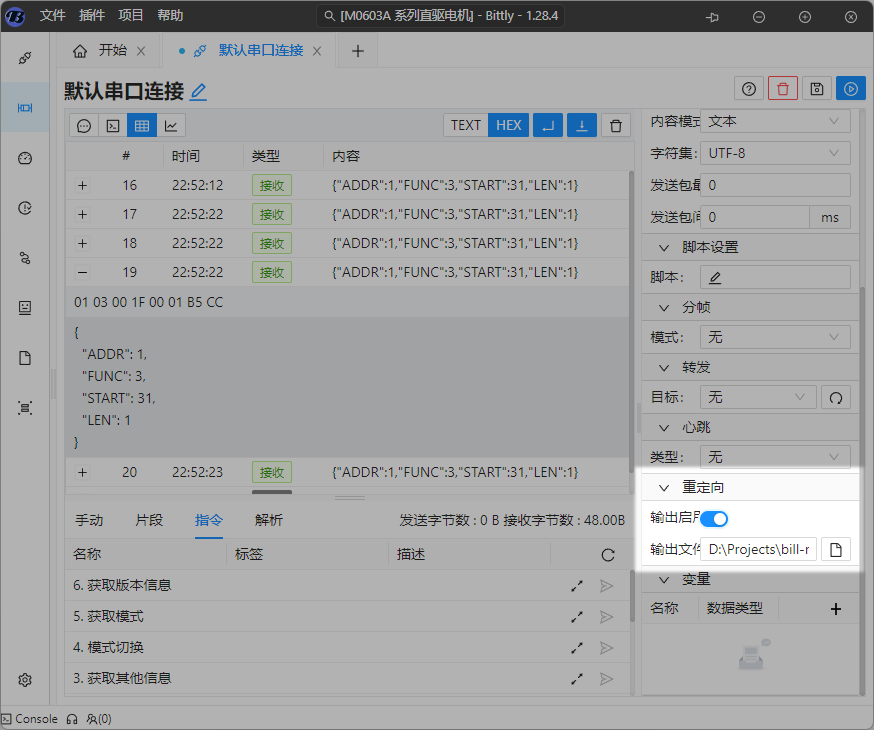

- 数据导出：将接收数据重定向到本地文件，便于后期分析
总结：从混乱到清晰，掌握串口调试的核心
串口通信的基石是参数匹配——波特率、数据位、停止位、校验位四者必须完全一致。
在掌握了基本原理后，一款优秀调试工具的价值在于提升效率、减少错误。Bittly通过清晰的界面设计、直观的参数配置、智能的错误提示，将工程师从繁琐的低级错误排查中解放出来，让你专注于真正的开发任务。
