串口通信调试终极排查指南：从硬件连接到协议解析

当调试助手界面一片空白或数据乱码时，串口通信问题常常令人倍感挫败。本文将工程师们多年来积累的经验，系统化地梳理成一张清晰的故障排查地图。无论您是使用免费的串口助手、开源工具，还是功能更集成的 Bittly，这份指南都能帮助您快速定位并解决问题。

快速问题索引：按图索骥

遇到问题时，可参考下表快速定位排查方向：

第一阶段：硬件与端口识别

当软件中根本看不到目标设备时，问题通常出在物理层。

1.1 驱动安装与设备管理器诊断

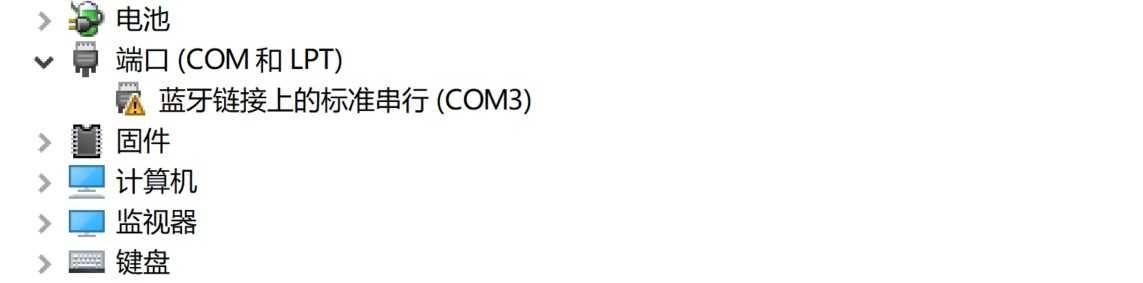

现象：设备管理器中设备带黄色感叹号，或串口软件端口列表为空。

排查步骤：

1. 打开设备管理器（Win + X -> 设备管理器），查看“端口（COM和LPT）”。
2. 若设备带黄色感叹号，右键“更新驱动程序”，选择自动搜索。
3. 若完全无对应COM设备，尝试更换USB口或电脑测试。

常见串口芯片驱动：

• CH340/CH341：国内Arduino、ESP8266/32开发板常用，需单独安装驱动。
• CP2102/CP2104：Silicon Labs出品，稳定性好，需官网下载驱动。
• FT232/FTDI：商业模块常用，Windows通常能自动识别。
• PL2303：注意区分新旧版本，驱动不兼容会导致问题。

1.2 物理连接检查（最易忽略的一步）

现象：连接不稳定，时断时连。

排查清单：

• 线缆测试：使用已知良好的USB数据线（非仅充电线）。

• 经典接线错误：

  // 错误接法（无法通信）
  设备TXD — 电脑/转换器TXD
  设备RXD — 电脑/转换器RXD

  // 正确接法（必须交叉）
  设备TXD — 电脑/转换器RXD  // 发送对接收
  设备RXD — 电脑/转换器TXD  // 接收对发送
  设备GND — 电脑/转换器GND  // 地线必须连接！

• 自发自收测试：将USB转串口模块的TXD与RXD短接，发送任意字符，若能在同一软件的接收区看到相同字符，证明电脑端软硬件基本正常。这是隔离故障的关键一步。



第二阶段：基础通信建立

硬件识别正常，但接收区一片空白，这是最常见的困扰。

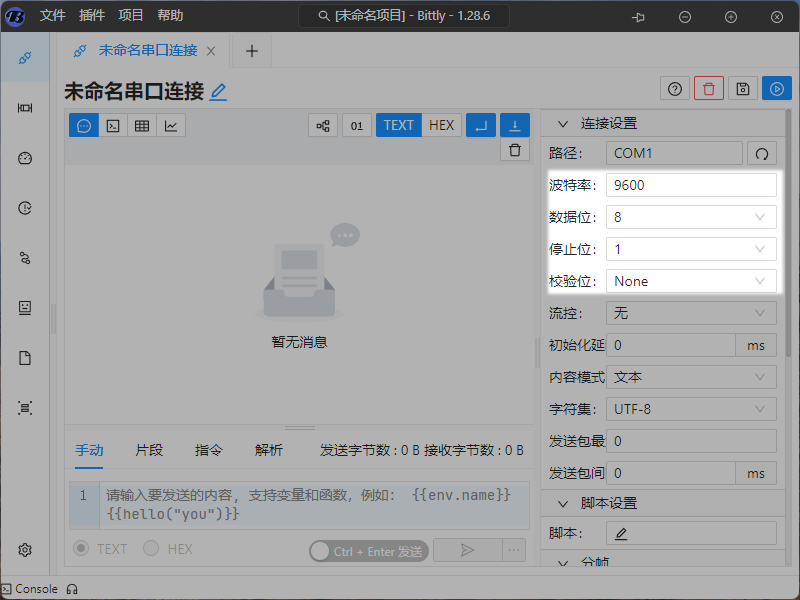

2.1 通信参数：必须一致的“语言”

串口通信双方参数必须完全匹配，就像对暗号。任何一个参数不匹配都可能导致通信失败或乱码。

常见设备参数组合：

• Arduino/单片机：9600, 8, N, 1 (波特率9600, 8数据位, 无校验, 1停止位)
• 工业PLC/模块：19200, 8, E, 1 或 115200, 8, N, 1
• GPS模块：4800, 8, N, 1 或 115200, 8, N, 1
• 老式设备：1200, 7, E, 1

技巧：如果不知道设备参数，可尝试在软件中循环切换常见波特率进行“盲扫”，同时观察接收区是否有规律的变化。

2.2 设备端状态确认

现象：参数确认正确，仍无数据。

排查步骤：

1. 供电检查：开发板电源指示灯是否亮起？使用万用表测量VCC电压。
2. 程序状态：设备是否运行了正确的串口初始化代码？尝试上传一个最简单的“串口回显”程序测试。
3. 硬件故障：使用示波器或逻辑分析仪查看设备TXD引脚是否有数据波形发出。没有仪器时，可将TXD脚短暂接地，观察电脑接收区是否出现大量0x00，以判断线路是否连通。

第三阶段：数据内容与稳定性

能够收到数据，但内容不正确或传输不稳定，进入“软件层”调试。

flowchart TD
    A[串口通信无数据] --> B{参数核对};
    B --> C[波特率<br>最常见错误根源];
    B --> D[数据位<br>8位或7位];
    B --> E[停止位<br>1位或2位];
    B --> F[校验位<br>无/奇/偶];
    B --> G[流控制<br>通常设为“无”];
    C & D & E & F & G --> H[与设备手册<br>或程序源码严格一致];
    H --> I[通信建立];

3.1 波特率不匹配：乱码的经典根源

现象：接收区显示有规律但完全不可读的字符（如“烫烫烫…”或方块）。

技术原理：波特率偏差导致位采样中心点偏移，接收到的二进制序列完全错误。即使只有百分之几的误差，在高速率下也足以导致全部数据错误。

解决方法：

• 严格匹配：查阅设备数据手册或源码中的Serial.begin()语句。

3.2 帧格式与编码问题

现象：数据部分正确，但字符错位、偶发错误或中文乱码。

调试技巧：切换到十六进制（HEX）显示模式。这可以绕过编码和字符映射问题，直接查看原始字节数据，是判断帧格式错误的最有效方法。

3.3 大数据量与稳定性优化

现象：小数据量正常，大量数据传输时丢失、卡死或断开。

优化策略：

1. 降低波特率：长距离（>1米）或质量一般的线缆，降低波特率（如从115200降至57600）可显著提升稳定性。
2. 关闭流控制：除非明确需要，否则在软件和硬件设置中都禁用RTS/CTS和XON/XOFF流控。
3. 检查线缆与电源：劣质USB线或供电不足是导致大电流数据传输不稳定的常见原因。

第四阶段：协议与逻辑错误排查

当物理层通信完全正常，但设备仍不按预期响应时，问题可能上升到应用层。

4.1 协议与指令格式

现象：发送数据后设备无反应或返回错误。

排查清单：

• 指令格式：是否缺少必要的回车换行符（\r\n）？是否需要特定前缀（如AT+）或后缀？
• 数据格式：指令参数是十进制、十六进制还是ASCII字符串？
• 响应等待时间：设备处理指令是否需要时间？在发送下一指令前，是否留有足够延迟？
• 使用HEX发送：对于包含非打印字符的复杂协议，直接使用十六进制发送模式更可靠，避免转义字符带来的困扰。

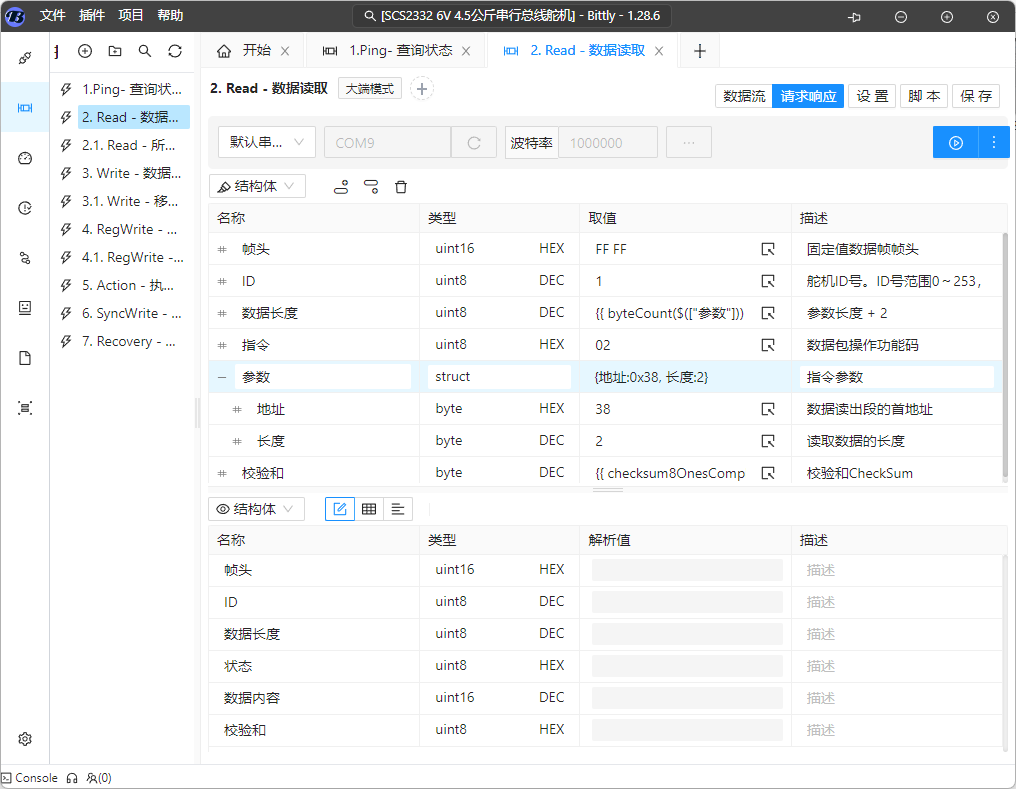

工具辅助：专业的调试工具通常提供“指令管理”或“会话保存”功能，可以将正确的指令序列、等待时间、预期响应保存为模板，避免手动输入错误，并方便进行回归测试。

4.2 系统性排查流程图

遵循一个标准的排查流程，可以避免东一榔头西一棒子，更快地定位问题。

flowchart TD
    Start[串口通信故障] --> Step1;
    subgraph Step1 [第一步：硬件与端口]
        direction LR
        A1[设备管理器识别] --> A2[驱动状态正常？];
        A2 -- 否 --> A3[安装/更新驱动];
        A3 --> A4[端口出现？];
        A2 -- 是 --> A4;
        A4 -- 否 --> A5[检查USB线/接口/设备供电];
        A4 -- 是 --> Step2;
    end

    Step1 --> Step2;
    subgraph Step2 [第二步：建立基础通信]
        B1[短接TX/RX自发自收] --> B2[能收到？];
        B2 -- 否 --> B3[检查软件/权限/占用];
        B2 -- 是 --> B4[连接设备，检查参数匹配<br>波特率/数据位/停止位/校验位];
        B4 --> B5[收到任何数据？];
        B5 -- 否 --> B6[检查设备程序/供电/接线];
        B5 -- 是 --> Step3;
    end

    Step2 --> Step3;
    subgraph Step3 [第三步：数据内容正确性]
        C1[数据是乱码？] -- 是 --> C2[重点排查波特率];
        C1 -- 否 --> C3[数据错位/部分错误？];
        C3 -- 是 --> C4[检查数据位/停止位/校验位];
        C3 -- 否 --> C5[中文乱码？];
        C5 -- 是 --> C6[切换字符编码GB2312/UTF-8等];
        C5 -- 否 --> Step4;
    end

    Step3 --> Step4[第四步：协议与逻辑调试];
    Step4 --> Final[调试成功];

总结：从混乱到有序

串口调试看似琐碎复杂，但90%的问题都集中在几个核心领域：驱动与端口识别、TX/RX交叉接线、波特率等参数匹配。遵循从硬件到软件、从底层到上层的系统性排查流程，可以极大节省您的调试时间。

高效调试的核心建议：

1. 隔离问题：善用“短接自发自收”法，将电脑端与设备端问题分离。
2. 相信原始数据：在遇到字符显示问题时，立即切换到十六进制（HEX）模式查看。
3. 记录与备份：将正常工作时的所有参数配置（包括非标波特率、特殊编码）记录下来，或直接使用工具的“项目保存”功能。
4. 利用专业工具：选择一款支持会话管理、HEX收发、数据记录、波特率扫描等高级功能的调试助手，能自动处理许多琐碎任务，让您更专注于解决核心的逻辑与协议问题。

最复杂的问题往往源于最简单的错误。当感到困惑时，不妨回到起点：检查接线、确认供电、核对参数。希望这份指南能成为您串口调试路上的得力助手。
