请求参数 : 结构体

结构体参数编辑器用于编辑结构体数据，结构体数据是一种复合数据类型，由多个字段组成。

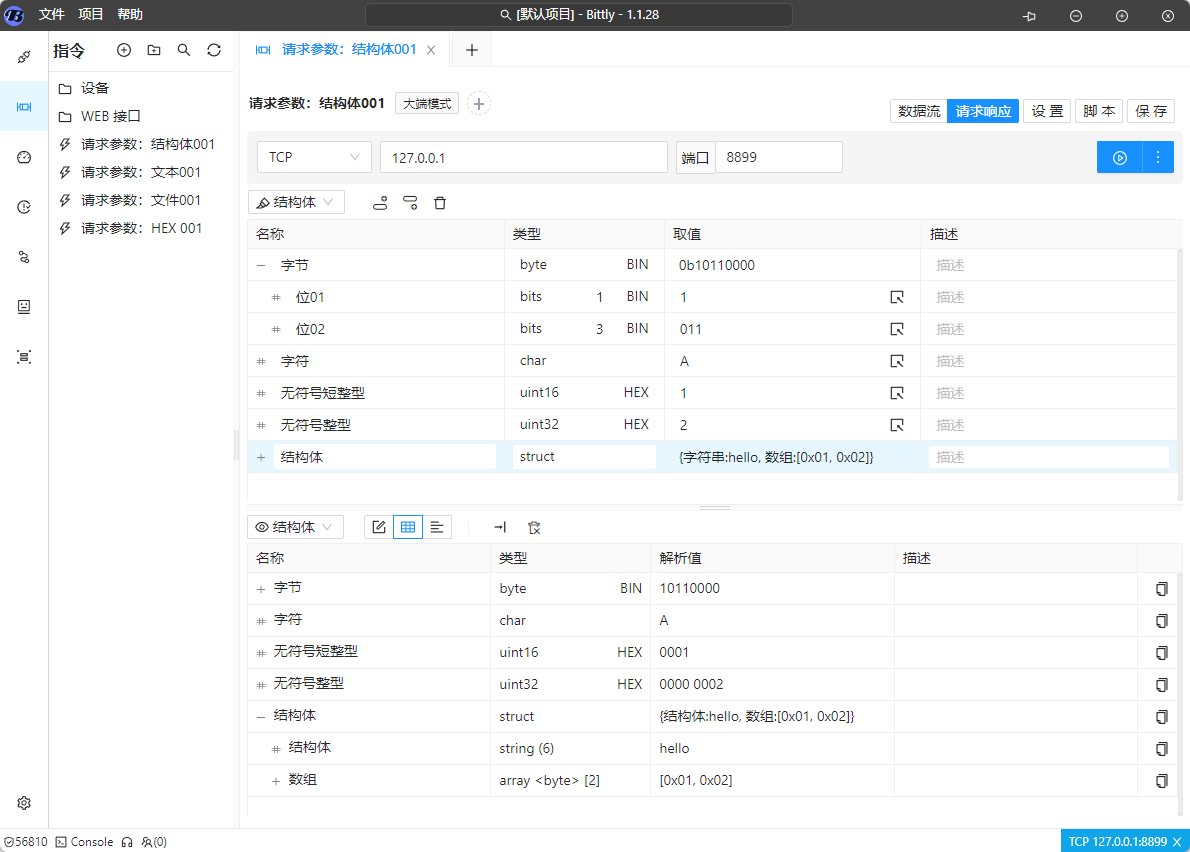

结构体参数编辑器

当请求参数支持HEX时该编辑器可用。

属性编辑

名称

编辑属性名称，属性名称可在脚本或取值模板中引用， 当属性名称为空时，可通过索引来获取属性信息， 例如 $1 即获取第一个属性的信息。

类型

通过下来选项来选择属性数据类型。数据类型不同，属性可配置的选项和操作也不同。

（bits）位数组

• 仅可由其他数据类型分解后使用
• 支持自定义长度

（byte） 单字节

• 支持二进制，八进制，十进制，十六进制格式编辑
• 支持分解至 bits

支持配置选项来配置属性取值列表。

属性可分解子属性至位数据，分解后该属性不可编辑，只可通过子属性来拼装数据。

（char） 字符

字符类型可用于编辑一个 ASCII字符

（uchar）无符号字符

无符号字符类型用于编辑一个无符号字符。

（uint8）无符号8位整型

• 支持二进制，八进制，十进制，十六进制格式编辑
• 支持分解至 bits

（int8）有符号8位整型

（uint16）无符号16位整型

• 支持二进制，八进制，十进制，十六进制格式编辑
• 支持分解至 bits， uint8

（int16）有符号16位整型

（uint32） 无符号32位整型

• 支持二进制，八进制，十进制，十六进制格式编辑
• 支持分解至 bits， uint8

（int32）有符号32位整型

（uint64）无符号64位整型

• 支持二进制，八进制，十进制，十六进制格式编辑
• 支持分解至 bits， uint8

（int64）有符号64位整型

（float）单精度浮点型

（double）双精度浮点型

（string）字符串

• 支持指定字符串长度，当实际长度不足时，后补数值0，否则将会截取至指定长度

（bytes）字节数组

• 支持指定字节长度，当实际长度不足时，后补数值0，否则将会截取至指定长度

（array）数组

• 支持自定以数组长度
• 数组数据类型同第一个元素的数据类型，且除第一个元素之外其他元素不可编辑数据类型信息。

（struct）结构体

• 支持自定义结构体字段
• 子属性定义同一级属性
• 支持多层级结构体嵌套

取值

属性取值可直接输入固定值，也可以通过调用函数或者变量来动态生成属性值。

属性操作

分解

分解用于将一个数据类型的数据分解为更小的数据类型，例如字节可以分解到位，uint16可以分解为两个uint8或者数个bits.

分解后，子属性采取高位在前的原则进行处理，例如 uint8 分解为 bits(1) bits(1) bits(4) bits(2), 则

uint8 BIN => 0b 1  0  0001 10
bits(1) BIN => 1
bits(1) BIN => 0
bits(4) BIN => 1
bits(2) BIN => 10

或将 uint16进行分解 ：

uint16 HEX => 0x AA BB
uint8 HEX => AA
uint8 HEX => BB

如果分解子属性的字节数不足父属性时，则会出现无法解析的错误。 例如 uint16 分解为 1 个 uint8 的子属性，则无法进行解析操作。

如果分解子属性的字节数超出父属性时，仅会从解析出的数据中读取有效的父类型数据。例如：将一个 uint16 分解为 3 个 uint8，分别为0x01,0x02,0x03, 则组成的内存数据为[0x10,x02,0x03] ，则解析父属性时，仅会使用前两个字节的数据进行解析操作，即 [0x01,0x02]是有效的。

对于分解到位数据，如果相邻长度累计不足整字节，则会后补0填充直至填充完整字节，例如将一个 uint32 分解

uint32 HEX => 0x80 01 80 01
bits(1) BIN => 1   # 后补0为： 10000000
uint8 HEX => 1
bits(1) BIN => 1 # 后补0为： 10000000
uint8 HEX => 1

删除

• 如果删除的属性为第一级属性，并且删除后属性列表为空，则新建一个空白的属性
• 如果删除的属性存在父属性，并且当前属性为分解的子属性，则如果删除后父属性的子属性列表为空，则取消父属性的分解。

模板函数

randomNum

<DEC> randomNum (min, max) : 生成指定范围的十进制整形数据

{{ randomNum(0, 100) }}
// 输出： 55

randomStr

<String> randomStr(len) : 生成指定长度的随机字符串

{{ randomStr(5) }}
// 输出 :  asdfd

crcModbus16

<DEC> crcModbus16([ items ]) ：计算给定属性列表的CRC值，该值计算完毕后需要手动指定属性字节序为小端模式方可正确发送。

{{ crcModbus16($(1,2,3,4)) }}
// 输出 ： 52677

$ 取值函数

在取值模板中， 可以通过 $() 函数来获取变量，支持的访问方式如下：

• $(index) : 根据索引号获取属性， 当单独使用时，$(index) 输出的值为对应属性的取值字符串，其中 index 以 1 为起始位置。 例如 : 假设第一个属性的取值属性输入的是 FF, 则 {{$(1)}} 输出 FF 。
• $(path) : 根据属性路径获取属性，例如： {{$("name.age")}} 则可获取name属性的子属性 age 的取值。属性路径以 . 分割属性的每一个部分。当属性名称为数值时则会作为索引处理， 例如 $("user.1.age") 则会将1作为索引，而不会作为路径名来使用。
• $(path, path) : 根据路径列表获取属性数组，该方式不可直接使用，可传递给其他函数作为参数使用，例如：{{ crcModbus16($(1,2,3,4))}}

需要注意的是， $() 函数返回的数据是属性实例，而不是属性的取值，因此需要通过 .value 来获取属性编译后的取值。 如果需要获取属性的输入值，则可以通过 .input 来获取。 另外，当属性被分解之后，例如uint8被分解为bits, 则input属性不可用, 因为被分解的属性不可再手动输入值。

脚本函数

attribute

<object> $this.parameter.attribute(path) : 获取属性值，当属性未被编译时，该函数返回值为 null 。

let attr = $this.paramter.attribute(1);
attr.value // 属性编译后的值
attr.input // 属性输入值
attr.buffer // 属性在Buffer中的值
