模拟服务 ： 串口

串口模拟服务，用于模拟串口通信，支持串口发送和接收， 并通过匹配规则自动进行响应。 或当没有规则被匹配时，可转发到其他通讯连接来完成通讯。

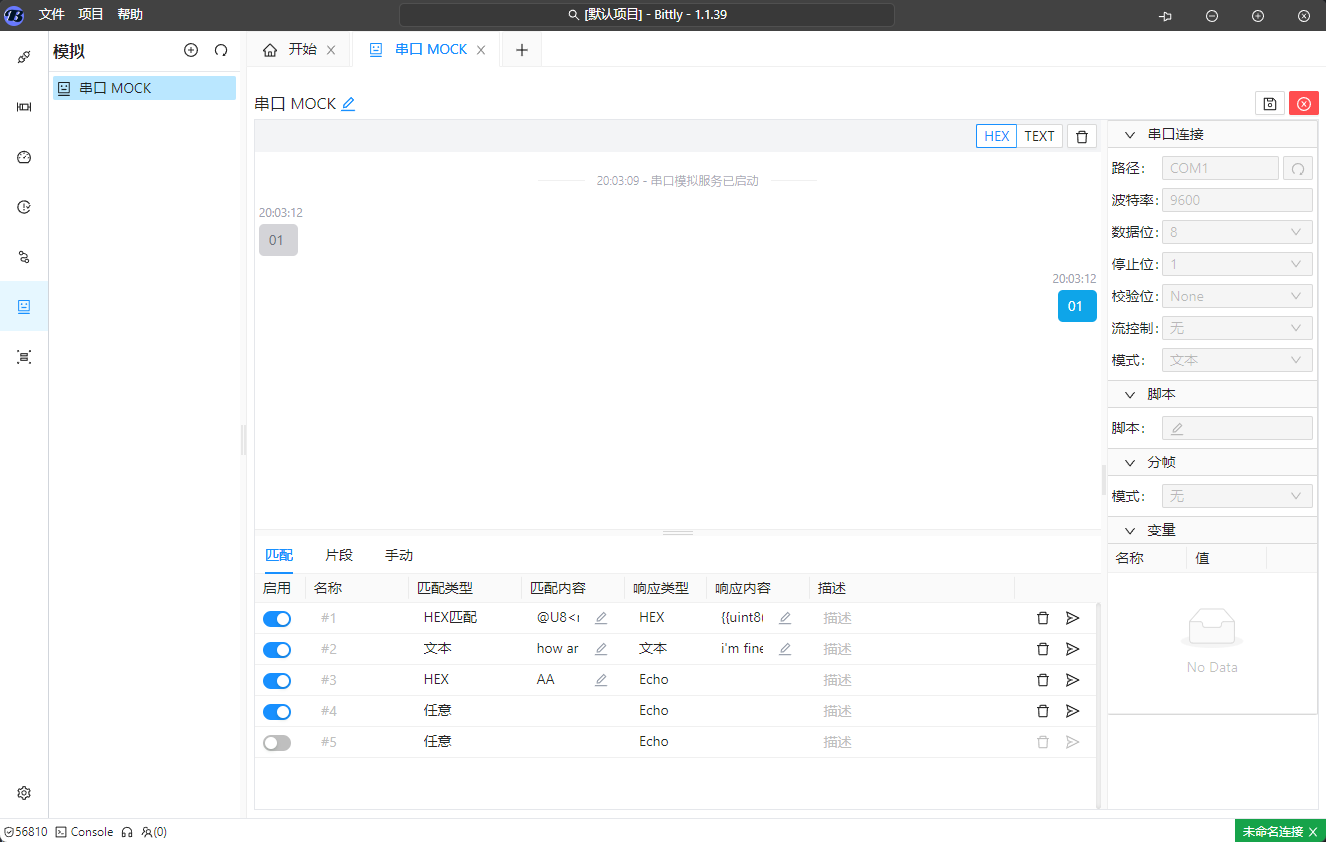

串口模拟服务

开始

如何使用 Bittly 实现串口模拟自动响应与数据发送

连接配置

  • 路径 : 串口设备路径，例如 COM1 或 /dev/ttyS0。
  • 波特率 : 串口波特率，例如 9600。
  • 数据位 : 串口数据位，例如 8。
  • 停止位 : 串口停止位，例如 1。
  • 校验位 : 串口校验位，例如 None。
  • 流控 : 串口流控，例如 None。
  • 内容模式 : 串口内容模式，例如 文本 或 HEX。
  • 字符集 : 当内容模式为文本模式时，可指定数据内容字符集，当字符集为 默认 时， 则使用当前项目指定的字符集。

变量

在服务运行时， 对于需要临时存储的数据， 可以通过变量来进行存储。 变量的值可以在服务运行时进行修改， 但在服务启动时，将会使用默认值进行初始化。

变量可以在脚本或者模板中使用，

例如在模板中使用变量：

{{ $var("变量名") }}

在脚本中使用变量：

// 获取变量
let value = $this.variableGet("变量名");

// 设置变量
$this.variableSet("变量名", "变量值");

分帧

当收到数据后，可能收到的数据不是一个完整的数据包，或者存在多余的数据，这时需要对数据进行分帧处理。

无

收到数据后直接提交给后续步骤处理，不做任何处理。

超时

配置项

  • 时间 : 超时时间，单位毫秒。

当收到数据后，如果在超时时间内没有收到更多数据，则标识该数据为一个完整的数据包，提交给后续步骤处理。 如果在超时时间内收到更多数据，则继续等待。

换行

配置项

  • 换行符 : 换行符。支持\r, \n 和 \r\n。

当收到数据后，如果收到换行符，则标识该数据为一个完整的数据包，提交给后续步骤处理。 如果没有收到换行符，则继续等待。

假设换行符为 \n， 收到数据如下：

hello\nworld\n123

则收到的数据帧为：

hello\n

和

world\n

数据末尾的 123 会被保留，等待下一次数据到来。

固定长度

配置项

  • 长度 : 固定长度，单位字节。

当收到数据后，如果收到的数据长度等于固定长度，则标识该数据为一个完整的数据包，提交给后续步骤处理。 如果收到的数据长度小于固定长度，则继续等待。

假设收到数据长度为 13，固定长度为 5，收到的数据如下：

hello12345!!!

则收到的数据帧为：

hello

和

12345

数据末尾的 !!! 会被保留，等待下一次数据到来。

匹配头尾

配置项

  • 帧头 : 帧头标识，可选。
  • 帧尾 : 帧尾标识，可选。
  • 超时 : 超时时间，单位毫秒。

当配置了帧头和帧尾时，则当收到数据后，如果收到的数据包含帧头和帧尾，则标识该数据为一个完整的数据包，提交给后续步骤处理。 如果在帧头之前存在数据，则会被忽略， 即仅仅被帧头帧尾包括的内容会被提交给后续步骤处理。

假设帧头为 hello，帧尾为 world，收到的数据如下：

hello12345world

则收到的数据帧为：

12345

如果配置了帧头而未配置帧尾，接收到的数据将按以下规则处理：若能识别出下一帧的帧头，则将当前帧头至下一帧帧头之前的数据视为完整数据包， 并提交给后续处理。如果未检测到下一帧帧头，则系统将根据设置的超时时间等待，超时后将已接收的数据作为完整数据包处理。

若仅配置了帧尾而未配置帧头，当接收的数据包含帧尾时，将帧尾之前的所有数据视为一个完整的数据包，并提交给后续处理步骤。

当内容模式为文本时， 帧头和帧尾可以配置为文本，例如 hello 和 world。 如果内容模式为HEX时，帧头和帧尾可以配置为十六进制，例如 AA BB 和 EE FF。

正则表达式

配置项

  • 表达式 : 正则表达式。
  • 忽略大小写 : 是否忽略大小写。

当配置分帧模式为正则表达式时，收到数据后则会进行正则表达式匹配，并将匹配的数据内容作为一个完整的数据包提交给后续步骤处理。

例如，配置正则表达式为 hello.*world，收到的数据如下：

hello12345world

则收到的数据帧为：

12345

JSON

当收到数据后，检查数据是否为一个完整的JSON数据包，如果是则提交给后续步骤处理。

例如，收到的数据如下：

{
    "name": "hello",
    "age": 18
}
{
    "name": "world",

则收到的数据帧为：

{
    "name": "hello",
    "age": 18
}

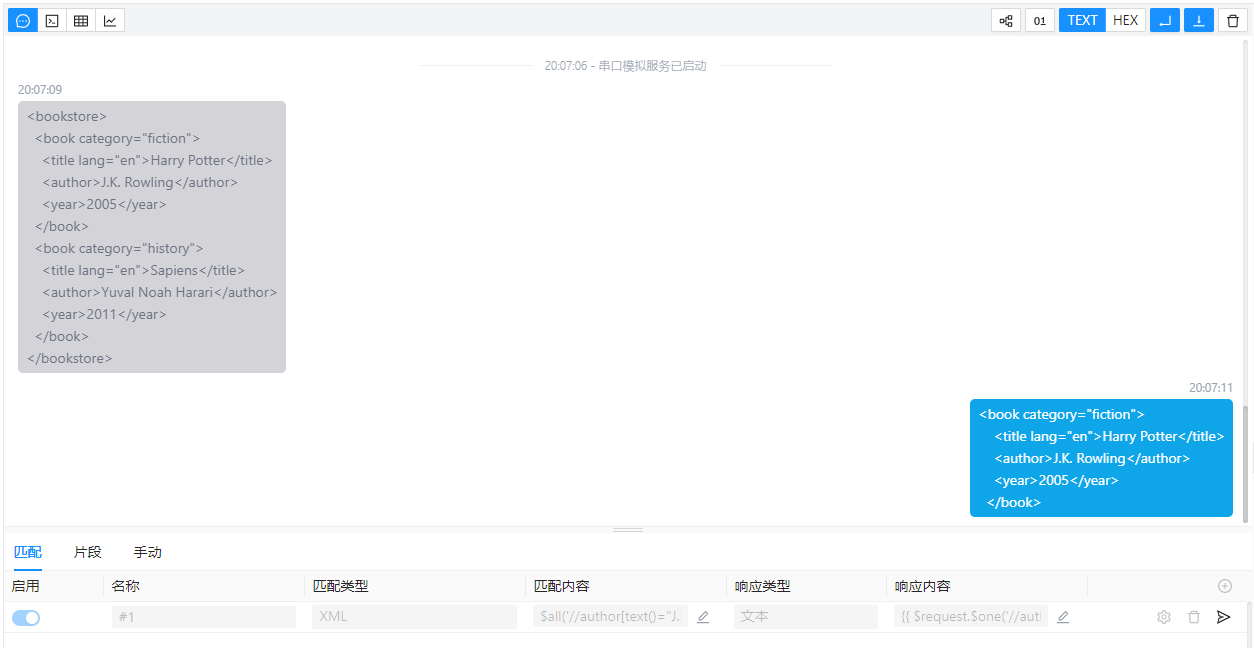

XML

当收到数据后，检查数据是否为一个完整的XML数据包，如果是则提交给后续步骤处理。

例如，收到的数据如下：

<name>hello</name>
<age>18

则收到的数据帧为：

<name>hello</name>

数据转发

转发配置

在默认情况下，MOCK服务在没有匹配到响应规则时， 不会进行任何数据响应操作。 但是，如果我们希望将部分数据转发到其他服务， 则可以通过 转发 功能来实现。

例如，起初我们设备没有实现任何功能， 则我们可以通过配置响应规则来响应所有请求数据。 当设备实现了部分功能时， 我们可以通过将原规则禁用掉， 从而将部分请求数据转发到真实设备， 其余数据继续由MOCK服务响应。

在配置了转发规则后， 当请求数据未匹配任何规则时， MOCK 服务则会将请求数据转发到指定的服务地址， 转发配置可配置不同类型的通讯方式， 例如可以将串口MOCK服务转发到TCP服务， 也可以将TCP服务转发到串口服务。 但是， 转发的要求是两种服务之间支持同一种数据类型，例如串口和TCP服务都支持文本以及二进制数据，所以可以进行转发。

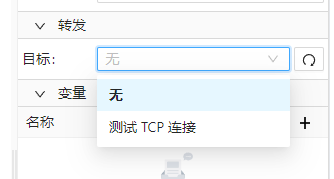

转发目标通过通讯模块进行配置， 配置完成后可通过刷新按钮刷新转发目标列表， 选择需要转发的目标即可。 对于TCP获取UDP等支持多客户端的服务，仅有在未开启多客户端模式下才能进行转发。

匹配规则

当服务接收到数据后， 会依次匹配每个规则， 当规则匹配成功时， 会执行对应的响应操作，并且停止匹配。

任意

当规则为任意时， 会匹配任意数据。 所以可以将任意规则放在最后， 以确保能够匹配到所有未匹配的数据。

文本

当规则为文本时， 会以文本方式进行匹配， 如果收到的数据与规则内容相同， 则执行对应的响应操作。

通配符

当规则为 通配符 时， 会以通配符方式进行匹配， 如果收到的数据与规则匹配成功， 则执行对应的响应操作。

在通配符中，使用 * 表示任意字符，使用 ? 表示任意单个字符。 如果需要匹配 * 或 ? 字符， 需要使用 \ 进行转义。

例如， 规则 01*03 匹配 010203， 01?03 匹配 0103。

HEX

当规则为HEX时， 会以HEX方式进行匹配， 如果收到的数据与规则内容相同， 则执行对应的响应操作。

正则表达式

当规则为正则表达式时， 会以正则表达式进行匹配， 如果接收到的数据与规则匹配成功， 则执行对应的响应操作。

如果正则表达式中存在分组， 则分组数据将会被作为上下文数据用于响应操作。

例如， 正则表达式(?<temp>\d+),(?<level>\d+)匹配123,456时， temp的值为123， level的值为456。

则在响应规则模板中可以使用 {{temp}} 和 {{level}} 来引用上下文数据。

HEX匹配

当规则为HEX匹配时， 会以HEX方式进行匹配， 如果接收到的数据与规则匹配成功， 则执行对应的响应操作。

如果表达式中存在变量解析， 则变量将会被解析为上下文数据用于响应操作。

例如， 表达式01 02 @U8<num> 04匹配01 02 03 04时， num的值为数值3。

则在响应规则模板中可以使用 {{num}} 来引用上下文数据。

JSON

当匹配规则为JSON时， 会将请求数据解析为JSON对象后进行匹配， 如果接收到的数据与规则匹配成功， 则执行对应的响应操作。 并且收到的数据会被解析为JSON对象， 以便于后续的响应操作。

例如， 规则 $request.name === 'test' 匹配 {"name":"test"} 时， 则执行对应的响应操作。

其中 $request 表示整个JSON对象， $request.name 表示JSON对象中的 name 属性。

当匹配成功时， 会将匹配到的JSON对象作为上下文数据用于响应操作， 例如在响应规则模板中可以使用 {{$request.name}} 来引用上下文数据。

表达式

当规则为表达式时， 会以表达式方式进行匹配， 如果接收到的数据与规则匹配成功， 则执行对应的响应操作。

其中，表达式可以调用 MOCK服务中脚本到处的函数， 例如在脚本中导出函数 test :

export function test(name) {
    return name === 'test';
}

则可以在匹配规则中使用 test('test') 进行匹配， 如果表达式返回 true， 则执行对应的响应操作。

片段

片段用于保存一些常用的传输内容，以便在需要时重复使用。 片段支持文本和HEX两种格式， 支持批量发送。

  • 启用 : 配置是否启用该片段， 当片段被禁用时， 批量发送时不会发送该片段。
  • 名称 : 片段名称， 用于标识片段。
  • 格式 : 配置片段的格式， 支持文本和HEX两种格式。
  • 内容 : 配置片段的内容， 根据不同的格式填写不同的内容。
  • 延时 : 配置片段发送的延时时间， 单位毫秒。

手动

手动内容发送用于发送自定义内容。 支持文本和HEX两种格式， 支持定时发送。

脚本

脚本

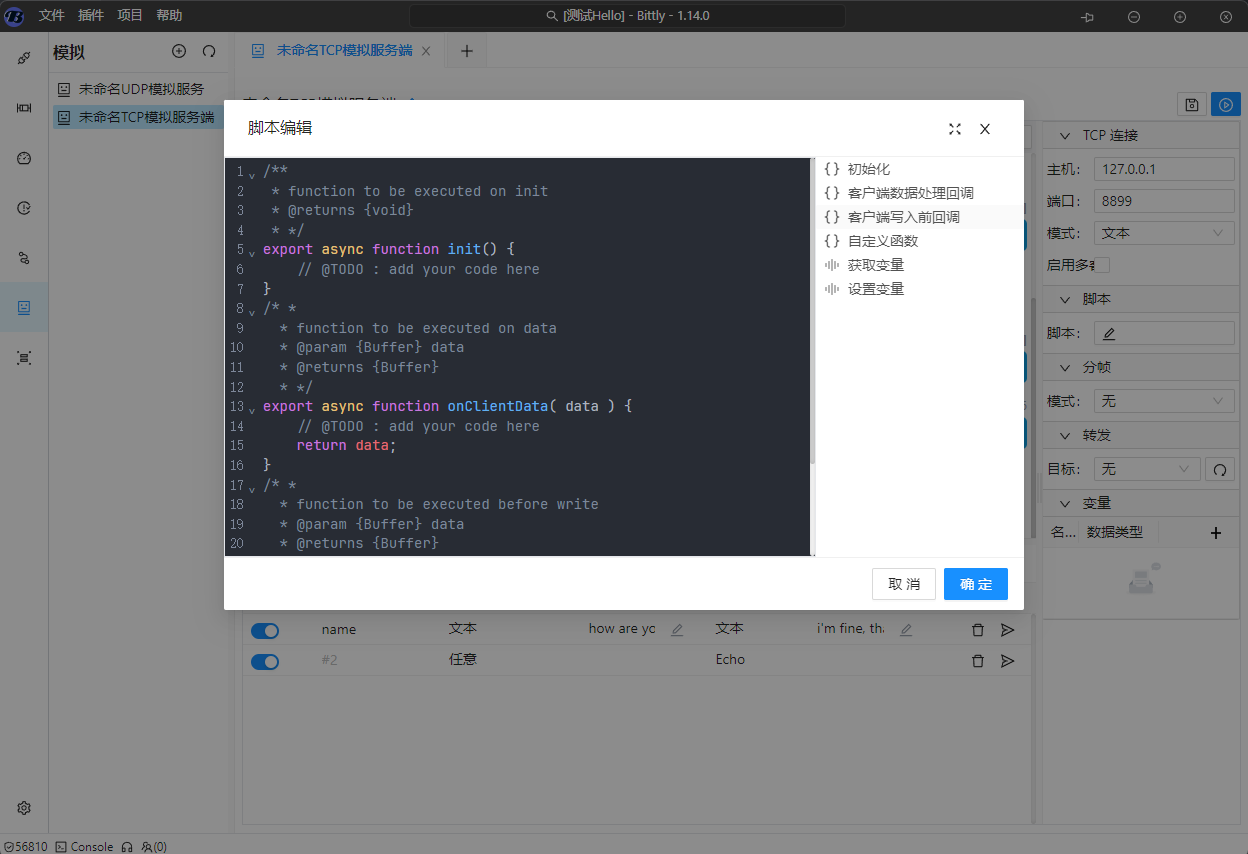

Bittly 的串口 Mock 服务支持通过脚本来改变执行流程以及自定义响应内容。 脚本采用 JavaScript 语法， 在服务执行时， Bittly 会将脚本编译为 Javascript Module 并在适当的实际执行对应的函数。

脚本函数可以分为两种类型， 一种是生命周期函数，例如 init 等， 另一种是由用户自定义的函数， 可用于在响应模板以及匹配条件中调用。

生命周期函数

init()

初始化函数， 用于初始化脚本环境， 仅在服务启动时执行一次， 如果该函数执行失败，则服务启动失败。

例如

export async function init() {
    $this.variableSet('counter', 0);
}

onData

当客户端发送数据时， 会调用该函数处理数据，例如追加自定义帧头，帧尾或者解析值到变量等，该函数必须返回处理后的数据。

例如

export async function onData( data ) {
    return data;
}

beforeWrite

在客户端发送数据前， 会调用该函数处理数据，例如追加自定义帧头，帧尾或者解析值到变量等，该函数必须返回处理后的数据。

例如

export async function beforeWrite( data ) {
    return data;
}

内置函数

$this.variableGet(name)

获取当前变量值， 例如 $this.variableGet('counter')。 当变量不存在时将会抛出异常。

请求参数

  • name : 变量名称。

返回值： 变量值

例如：

export async function init() {
    // 获取变量值
    let counter = $this.variableGet('counter');
    console.log('Counter:', counter);
}

$this.variableSet(name, value)

设置当前变量值， 当变量不存在时将会抛出异常。

请求参数

  • name : 变量名称。
  • value : 变量值。

返回值： 无

例如：

export async function init() {
    // 设置变量值
    $this.variableSet('counter', 1);
}
