经典蓝牙 连接

Bittly 经典蓝牙连接用于连接并控制各种经典蓝牙设备。 设备连接后，可通过设置脚本，分帧，转发，心跳等功能，实现数据的发送和接收。

连接

• 设备 : 通过搜索设备列表选择目标经典蓝牙设备。
• 内容模式 : 选择串口通讯的内容模式，支持文本和HEX两种，用于优化数据展示和解析。
• 字符集 : 当内容模式为文本时，选择用于解析文本数据的字符集。
• 发送包最大尺寸 : 设定串口通讯的单个发送包的最大尺寸（字节）。超过此尺寸的数据将分多个包发送。设置为0时表示不限制尺寸。
• 发送包间隔 : 设置发送大于最大尺寸包时，各包之间的发送间隔（毫秒）。

通讯脚本

通讯脚本是Bittly平台的核心扩展功能，允许您在各种通讯连接（串口、TCP、UDP、WebSocket等）的关键节点注入自定义JavaScript代码。通过脚本，您可以实现协议解析、数据转换、状态管理、错误处理等高级功能，灵活扩展通讯能力以满足复杂业务需求。

快速开始

创建第一个脚本

1. 在通讯连接中打开 脚本设置 配置
2. 点击脚本编辑按钮打开脚本编辑器
3. 在脚本编辑器中编写脚本逻辑
4. 点击 确定 保存脚本
5. 脚本将自动应用于该连接的所有通信过程

脚本生效范围

• 单连接生效：脚本配置在特定连接中，仅影响该连接的通信
• 非实时生效：保存后并非立即生效，需重启连接

脚本执行环境

• JavaScript ES2020+：支持现代JavaScript语法
• 异步执行：支持async/await异步操作

生命周期回调函数

连接管理回调

连接建立前：beforeConnect()

/**
 * 在建立物理连接前执行
 * 用途：验证参数、初始化变量、记录日志
 * 异常处理：抛出异常将阻止连接建立
 */
export async function beforeConnect() {
    $this.log(`准备建立${$this.type}连接: ${$this.name}`);

    // 示例：检查必需变量是否存在
    const deviceId = $this.variable("device_id");
    if (!deviceId) {
        throw new Error("设备ID未配置，请检查环境变量");
    }

    // 示例：记录连接开始时间
    $this.variable("connect_start_time", Date.now());
}

连接建立后：afterConnect()

/**
 * 在连接成功建立后执行
 * 用途：发送初始化指令、设置设备状态等
 * 异常处理：抛出异常将导致连接断开
 */
export async function afterConnect() {
    $this.log(`${$this.type}连接已成功建立`);

    // 写入书数据
    await $this.write([0xAA, 0x01, 0x00]);

    // 示例：更新设备状态
    $this.variable("device_status", "connected");

    // 示例：记录连接耗时
    const startTime = $this.variable("connect_start_time");
    const duration = Date.now() - startTime;
    $this.log(`连接建立耗时: ${duration}ms`);
}

连接关闭前：beforeClose()

/**
 * 在主动关闭连接前执行
 * 用途：发送断开指令、清理资源、保存状态
 */
export async function beforeClose() {
    $this.log(`准备关闭${$this.type}连接`);

    // 示例：发送设备停机指令
    if ($this.variable("device_type") === "motor") {
        await $this.write("STOP\r\n");
        await $this.delay(100); // 等待指令执行
    }

    // 示例：保存最后的状态数据
    const lastData = $this.variable("last_received");
    if (lastData) {
        await $this.saveToDatabase("last_status", lastData);
    }
}

连接关闭后：afterClose()

/**
 * 在连接关闭后执行
 * 用途：更新状态、发送通知、清理定时器
 */
export async function afterClose() {
    // 示例：更新设备状态
    $this.variable("device_status", "disconnected");

    // 示例：发送连接断开通知
    if ($this.variable("require_notification")) {
        await $this.sendNotification({
            type: "connection_closed",
            connection: $this.name,
            time: new Date().toISOString()
        });
    }

    $this.log(`${$this.type}连接已关闭`);
}

数据处理回调

原始数据接收：onData(data)

/**
 * 每次接收到原始数据时触发（可能不完整）
 * 参数：data - Buffer类型原始数据
 * 返回：处理后的数据或null（丢弃数据）
 * 用途：数据校验、日志记录、简单过滤
 */
export async function onData(data) {
    // 记录原始数据（调试用）
    $this.variable("last_raw_data", data.toString('hex'));

    // 示例：过滤空数据
    if (data.length === 0) {
        $this.log("接收到空数据，已忽略");
        return null;
    }

    // 示例：简单数据校验（检查起始字节）
    if (data[0] !== 0xAA && data[0] !== 0x55) {
        $this.log(`无效起始字节: 0x${data[0].toString(16)}`);
        return null;
    }

    // 示例：统计接收数据量
    const totalBytes = ($this.variable("total_received_bytes") || 0) + data.length;
    $this.variable("total_received_bytes", totalBytes);

    return data; // 返回原始数据继续处理
}

完整数据帧接收：onFrame(frame)

/**
 * 接收到完整数据帧时触发（需要先在连接配置中启用并配置帧规则）
 * 参数：frame - Buffer类型，完整的原始数据帧
 * 返回值：Buffer | null - 处理后的数据帧或null（丢弃该帧）
 * 用途：数据帧校验、协议解析、帧内容转换
 *
 * 重要限制：
 * 1. 必须返回Buffer类型或null，不能返回其他数据类型
 * 2. 如果返回null，该帧将被丢弃，不会传递给后续处理流程
 * 3. 如果返回Buffer，将作为新的帧数据继续传递
 */
export async function onFrame(frame) {
    $this.log(`收到完整数据帧，长度: ${frame.length}字节`);

    try {
        // 示例：Modbus RTU协议解析
        if ($this.variable("protocol") === "modbus_rtu") {
            return await parseModbusFrame(frame);
        }
        // 默认返回原始帧
        return frame;
    } catch (error) {
        $this.log(`帧处理错误: ${error.message}`);
        return null; // 丢弃错误帧
    }
}

// 自定义函数实现帧处理
async function parseModbusFrame() {
    // 解析数据帧实现
}

数据发送回调

发送前处理：beforeWrite(data)

/**
 * 在发送数据前执行
 * 参数：data - 原始发送数据（字符串或Buffer）
 * 返回：处理后的发送数据或null（取消发送）
 * 用途：数据加密、添加协议头、数据压缩
 */
export async function beforeWrite(data) {
    // 记录发送日志
    $this.log(`准备发送数据: ${data.toString('hex')}`);

    // 示例：添加协议帧头
    if ($this.variable("add_frame_header")) {
        const header = Buffer.from([0xAA, 0x55]); // 帧头
        const length = Buffer.from([data.length]);
        const framedData = Buffer.concat([header, length, Buffer.from(data)]);

        // 计算并添加校验和
        const checksum = calculateChecksum(framedData);
        framedData.writeUInt8(checksum, framedData.length);

        return framedData;
    }

    // 示例：数据加密（AES）
    if ($this.variable("encryption_enabled")) {
        const key = $this.variable("encryption_key");
        const encrypted = await encryptAES(data, key);
        return encrypted;
    }

    return data; // 返回原始数据
}

发送后处理：afterWrite(data)

/**
 * 在数据发送成功后执行
 * 参数：data - 实际发送的数据（Buffer）
 * 用途：发送确认、状态更新、统计计数
 */
export async function afterWrite(data) {
    // 示例：更新发送统计
    const sendCount = ($this.variable("total_send_count") || 0) + 1;
    $this.variable("total_send_count", sendCount);

    const totalBytes = ($this.variable("total_sent_bytes") || 0) + data.length;
    $this.variable("total_sent_bytes", totalBytes);

    // 示例：设置最后发送时间
    $this.variable("last_send_time", Date.now());

    // 示例：等待设备响应（特定场景）
    if ($this.variable("wait_for_response")) {
        await $this.delay($this.variable("response_timeout") || 1000);
        // 检查是否收到响应
        const hasResponse = $this.variable("last_response_time");
        if (!hasResponse) {
            $this.log("警告：发送后未收到响应");
        }
    }
}

心跳回调

自定义心跳：heartbeat()

/**
 * 周期性执行（需在连接设置中启用心跳）
 * 用途：保活检测、状态查询、定期上报
 */
export async function heartbeat() {
    try {
        await $this.write("PING");
        $this.variable("last_heartbeat_sent", Date.now());

        // 检查上次心跳响应
        const lastResponse = $this.variable("last_heartbeat_response");
        const timeout = $this.variable("heartbeat_timeout") || 30000;

        if (lastResponse && Date.now() - lastResponse > timeout) {
            $this.log("心跳响应超时，可能连接已断开");
            $this.variable("connection_healthy", false);
        }

    } catch (error) {
        $this.log(`心跳发送失败: ${error.message}`);
    }
}

脚本上下文对象

$this - 当前连接对象

核心方法

自定义函数

自定义函数是脚本中封装可重用逻辑的核心方式。Bittly的脚本系统支持多种函数类型，每种类型有不同的作用域、调用方式和适用场景。合理使用自定义函数可以大幅提高脚本的可维护性和复用性。

内部函数（脚本内使用）

定义与特点

内部函数是仅在当前脚本文件内部可见和使用的函数。它们的主要特点是：

1. 作用域限制：只能在定义它们的脚本文件中被调用
2. 隐私性：不会被外部模块（如消息模板、其他脚本）访问
3. 灵活性：可以包含异步操作、复杂逻辑和私有变量
4. 封装性：隐藏实现细节，提供清晰的API接口

// 示例1 ：
function funcName( paramA, paramB ) {
   return paramA + paramB;
}

导出函数（可在消息模板中使用）

导出函数是通过export关键字暴露给外部系统（特别是消息模板）的函数。它们的特点是：

1. 公开访问：可以被消息模板、其他脚本（通过特定方式）调用
2. 同步执行：消息模板中只能调用同步函数
3. 参数限制：参数和返回值类型需适合模板引擎处理
4. 无副作用：理想情况下应该是纯函数，避免修改外部状态

// 示例：格式化温度
export function formatTemperature(rawValue) {
    // rawValue可能是16进制字符串或数字
    const value = typeof rawValue === 'string'
        ? parseInt(rawValue, 16)
        : rawValue;

    // 假设原始值为0.1度单位
    const celsius = value * 0.1;
    const fahrenheit = celsius * 1.8 + 32;

    return {
        celsius: celsius.toFixed(1),
        fahrenheit: fahrenheit.toFixed(1)
    };
}

// 示例： 生成设备ID
export function generateDeviceId(prefix = "DEV") {
    const timestamp = Date.now().toString(36);
    const random = Math.random().toString(36).substr(2, 5);
    return `${prefix}_${timestamp}_${random}`.toUpperCase();
}

函数调用规范

// 正确：内部调用导出函数
export async function processData(data) {
    const temp = formatTemperature(data.value); // 调用导出函数
    return temp;
}

// 错误：消息模板中调用异步函数（不允许）
export async function asyncInTemplate() {
    // 这个函数不能在消息模板中调用
}

// 正确：消息模板调用
// 消息模板内容：当前温度: {{ formatTemperature(0x64).celsius }}°C

数据分帧

数据分帧是将连续的字节流分割为独立、完整的数据单元（帧）的核心功能。在通信过程中，设备通常以流的形式发送数据，接收方需要准确识别每个独立消息的边界。分帧功能确保您能正确处理各种协议格式，从简单的文本行到复杂的二进制协议。

启用分帧功能

1. 进入通讯连接配置页面
2. 在右侧配置面板找到分帧设置部分
3. 选择适合您协议的分帧模式
4. 配置相关参数
5. 保存连接配置

分帧模式选择指南

分帧在数据处理流程中的位置

原始字节流 → 分帧处理 → 完整数据帧 → onFrame回调 → 后续业务处理
       ↑           ↑
   接收缓冲区   分帧规则匹配

1. 无分帧

工作原理

• 接收到的数据立即传递给后续处理步骤
• 不做任何边界检测或缓冲
• 适合：已在外部分帧、数据量小、实时性要求高的场景

注意事项

⚠️ 数据完整性风险：如果设备发送速度过快或消息分多次到达，可能导致消息不完整或粘包问题。

2. 超时分帧

工作原理

数据到达 → 启动/重置超时计时器 → 等待更多数据 → 超时 → 提交完整帧
                  ↑
              新数据到达

配置参数

适用场景

• 数据有明显停顿间隔的设备
• 交互式命令行接口
• 低速传感器数据采集

3. 换行分帧

工作原理

接收数据 → 搜索换行符 → 找到换行符 → 提取并提交行数据
              ↓                        ↓
          未找到          保留在缓冲区，等待更多数据

配置参数

换行符处理规则

• LF（\n）：Unix/Linux系统标准
• CR（\r）：旧式Mac系统
• CRLF（\r\n）：Windows标准

适用场景

• 日志文件处理
• 命令行输出
• 简单文本协议
• Telnet/SSH会话

4. 固定长度分帧

工作原理

接收数据 → 检查缓冲区长度 → 达到固定长度 → 提交完整帧
                   ↓
            未达到长度 → 继续等待

配置参数

注意事项

⚠️ 数据丢失风险：如果实际帧长与配置不符，可能导致：

1. 帧过短：等待超时或永远无法提交
2. 帧过长：被截断，数据丢失

建议：先通过数据捕获分析实际帧结构。

5. 匹配头尾分帧

工作原理

接收数据 → 搜索帧头 → 找到帧头 → 搜索帧尾 → 找到帧尾 → 提取中间内容
     ↓           ↓           ↓
未找到      保留数据    继续等待

配置参数

四种匹配模式

模式A：有头有尾

帧头: "<packet>"
帧尾: "</packet>"
数据: "hello<packet>data</packet>world"
结果: "data"

模式B：有头无尾

帧头: "BEGIN"
数据: "BEGINframe1BEGINframe2"
结果: "frame1", "frame2"
说明：下一个帧头作为当前帧的结束

模式C：无头有尾

帧尾: "END"
数据: "line1ENDline2END"
结果: "line1", "line2"
说明：帧尾之前的所有数据为一帧

模式D：头尾相同

帧头=帧尾: "EOF"
数据: "EOFcontentEOFEOFnextEOF"
结果: "content", "next"
说明：支持头尾相同的标记

适用场景

• 带边界标记的文本协议

6. 正则表达式分帧

工作原理

接收数据 → 应用正则匹配 → 找到匹配 → 提取捕获组 → 提交帧
               ↓
           未找到匹配 → 继续等待更多数据

配置参数

适用场景

• 复杂文本协议
• 日志文件模式提取
• 半结构化数据
• 数据清洗和提取

7. JSON分帧

工作原理

接收数据 → JSON语法分析 → 找到完整JSON对象 → 提交帧
                ↓
          不完整JSON → 继续等待更多数据

适用场景

• RESTful API通信
• WebSocket JSON消息
• 配置文件流式读取
• 日志聚合服务

8. XML分帧

工作原理

接收数据 → XML解析器 → 寻找完整元素 → 提交帧
              ↓
          不完整XML → 继续等待

适用场景

• SOAP Web服务
• XML-RPC通信
• RSS/Atom订阅
• 配置文件读取

9. HEX正则表达式分帧

工作原理

接收数据 → 解析HEX正则表达式 → 匹配二进制模式 → 找到完整帧 → 提交帧
               ↓
           未找到匹配 → 滑动窗口继续搜索

配置参数

适用场景

• 自定义二进制协议
• 工业控制协议（Modbus、CAN等）
• 嵌入式设备通信
• 二进制文件格式解析

示例1：简单协议帧

# 帧头 + 命令 + 长度 + 数据 + 校验
AA55          # 固定帧头
@U8           # 命令字
@U16<LENGTH>  # 数据长度
@U8[$(LENGTH)] # 变长数据
@U16          # CRC校验

示例2：嵌套长度协议

# 头部长度 + 头部 + 载荷长度 + 载荷
@U8<HLEN>     # 头部长度
@U8[$(HLEN)]  # 头部数据
@U16<DATALEN>   # 载荷长度
@U8[$(DATALEN)] # 载荷数据

示例3：带版本验证协议

# 魔数 + 版本验证 + 序列号 + 数据
AABBCCDD      # 魔数
@U8           # 版本必须为1
@U32          # 序列号
@U16<DATALEN> # 数据长度
@U8[$(DATALEN)] # 实际数据

数据转发

数据转发是Bittly平台的连接桥接功能，允许您在相同类型的通信连接之间建立单向数据通道。当两个连接都支持相同的数据流模式（文本或HEX）时，可以将源连接接收的数据转发到目标连接。

核心概念

• 类型匹配：仅支持相同数据流类型的连接间转发
• 单向传输：数据从源连接流向目标连接，即当源通讯连接收到数据后发送给目标通讯连接。
• 简单配置：只需选择目标连接即可

配置步骤

1. 进入 通讯连接 管理页面
2. 选择要配置的源连接（如串口COM1）
3. 在连接详情中找到 转发设置 区域
4. 点击 转发目标
5. 从列表中选择目标连接（仅显示兼容类型）
6. 保存配置

配置参数

注意：

• 修改转发配置后，需要重新连接或重启连接才能生效
• 已建立的转发不会实时更新配置
• 目标连接断开时，转发自动暂停

心跳

心跳用于在串口连接建立后，按照固定时间间隔向设备发送指定数据，以满足设备协议对心跳的要求，或用于周期性检测设备是否正常响应。

心跳不会影响串口的物理连接状态，仅负责定时发送数据。

基本行为说明

• 心跳在串口连接成功后启用
• 首次心跳发送时间 = 连接成功后 + 心跳时间间隔
• 当连接断开时，心跳会自动停止
• 心跳发送失败不会自动重连

心跳模式

心跳支持以下三种模式，三选一，互斥：

• 文本（Text）
• HEX
• 脚本（Script）

切换模式后，仅当前模式生效，其余模式配置将被忽略。

文本（Text）模式

以字符串形式发送心跳内容。

配置项

• 时间：心跳发送间隔，单位为毫秒（ms）
• 内容：要发送的字符串内容，例如：ping

行为说明

• 字符串按 UTF-8 编码发送
• 不会自动追加换行符（\r / \n）
• 如协议需要换行，请手动填写，例如：ping\r\n

示例

ping

HEX 模式

以十六进制字节流形式发送心跳内容。

配置项

• 时间：心跳发送间隔，单位为毫秒（ms）
• 内容：HEX 字节序列，例如：AA BB CC DD

规则说明

• 每两个十六进制字符表示一个字节
• 字节之间使用空格分隔
• 不支持 0xAA 形式
• 不区分大小写（aa 与 AA 等价）

示例

AA BB CC DD

脚本（Script）模式

通过脚本自定义心跳发送逻辑。

配置项

• 时间：心跳发送间隔，单位为毫秒（ms）

行为说明

• Bittly 会按照配置的时间间隔，自动定时调用脚本中的 heartbeat 函数
• 用户无需自行实现定时逻辑
• 每次调用代表一次心跳触发

示例

export async function heartbeat() {
    $this.write('PING');
}

脚本上下文说明

• $this：当前连接连接对象
• $this.write(data)：向连接发送数据
  • data 支持字符串或 HEX 字节数组（依据实际接口定义）

关闭心跳

以下任一情况将关闭心跳：

• 未配置心跳时间
• 心跳时间 ≤ 0
• 连接断开

[#include "variable.md"]

[#include "message.md"]

Windows 配置

在 Windows 系统上， 您需要预先将设备与系统进行配对，并进行串口映射， 以便 Bittly 能够识别设备并进行连接。

这里以 Windows 11 系统连接 HC-06 蓝牙模块为例：

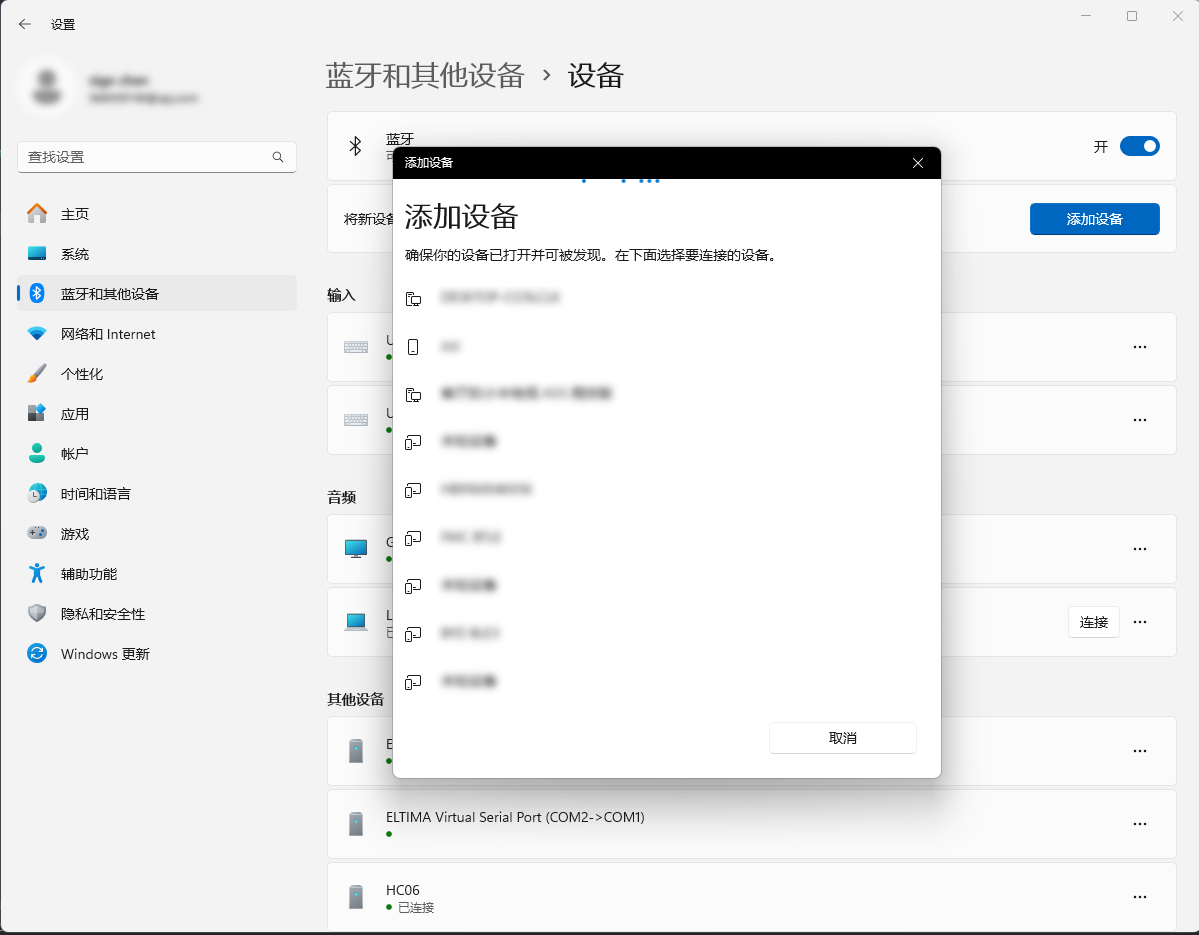

打开 Windows 蓝牙置，扫描并将 HC-06 蓝牙模块配对连接。

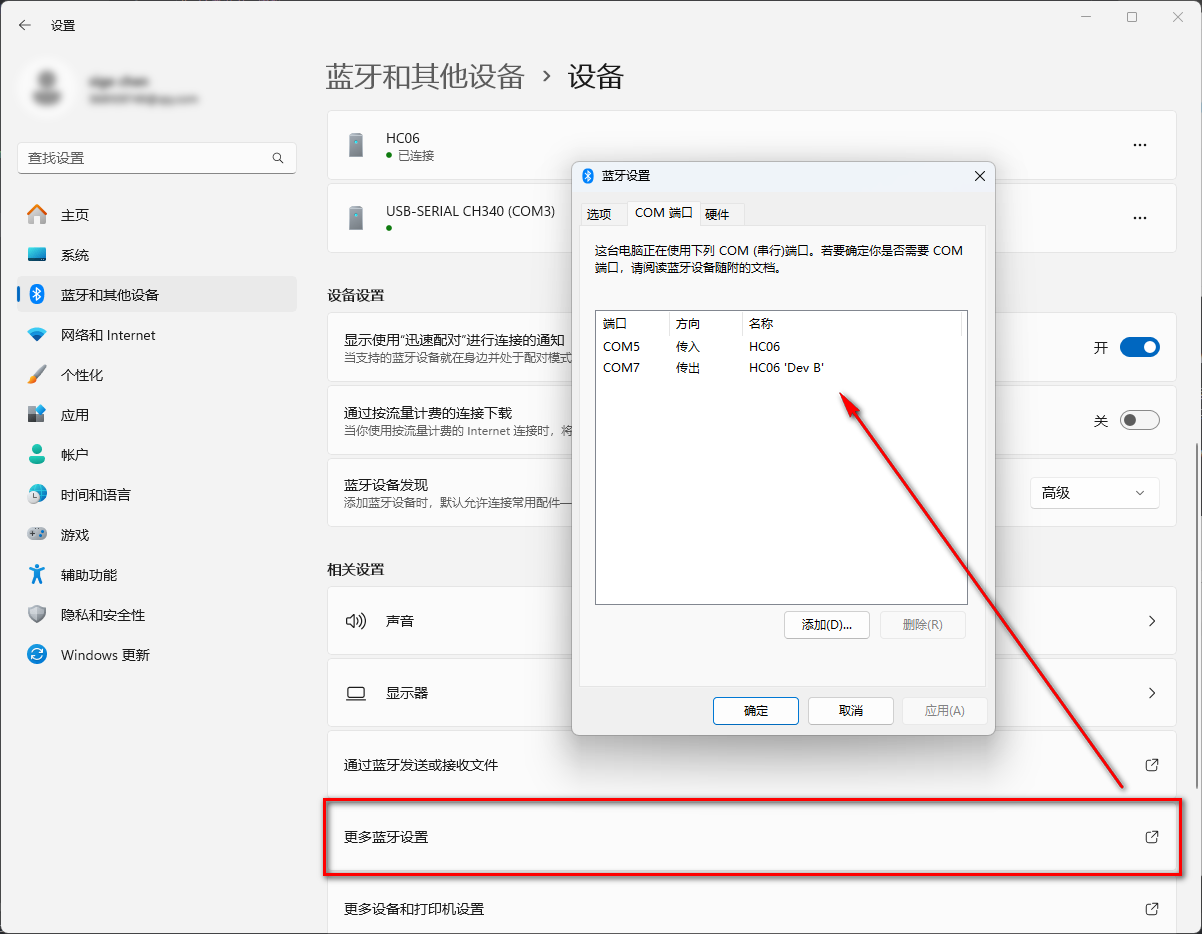

选择 更多蓝牙设置 将 HC-06 蓝牙模块映射为串口。

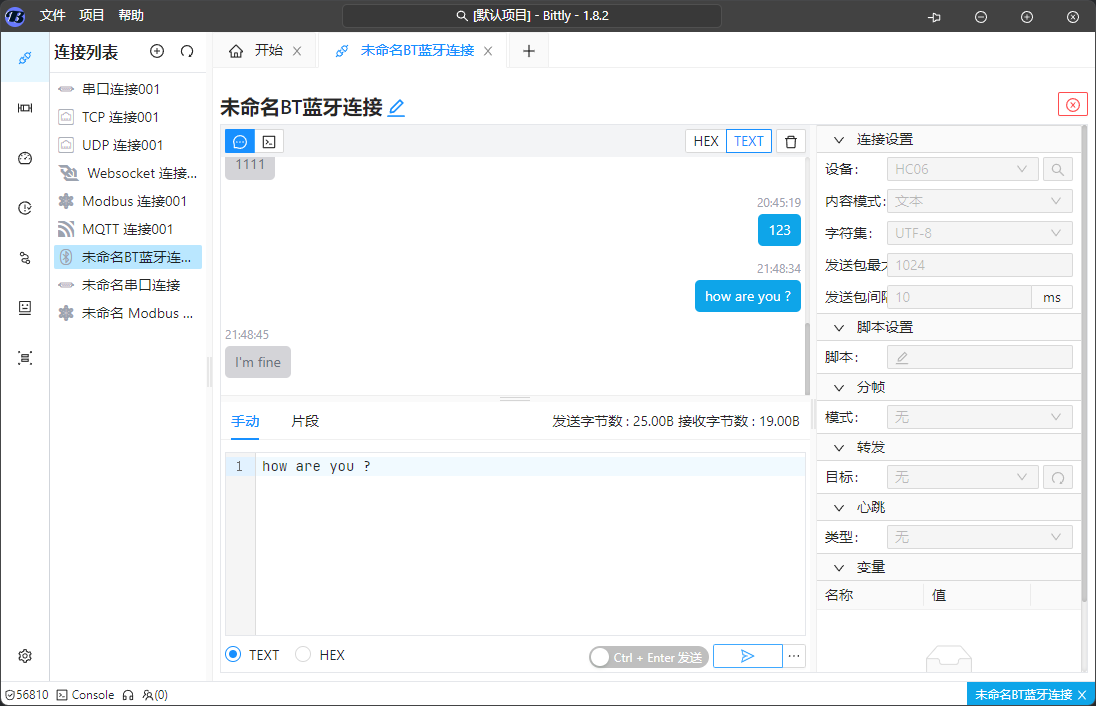

完成串口映射后， 您便可以在 Bittly 中选择对应的蓝牙设备并通过配置的串口进行数据通信。
