数据解析 - 结构体

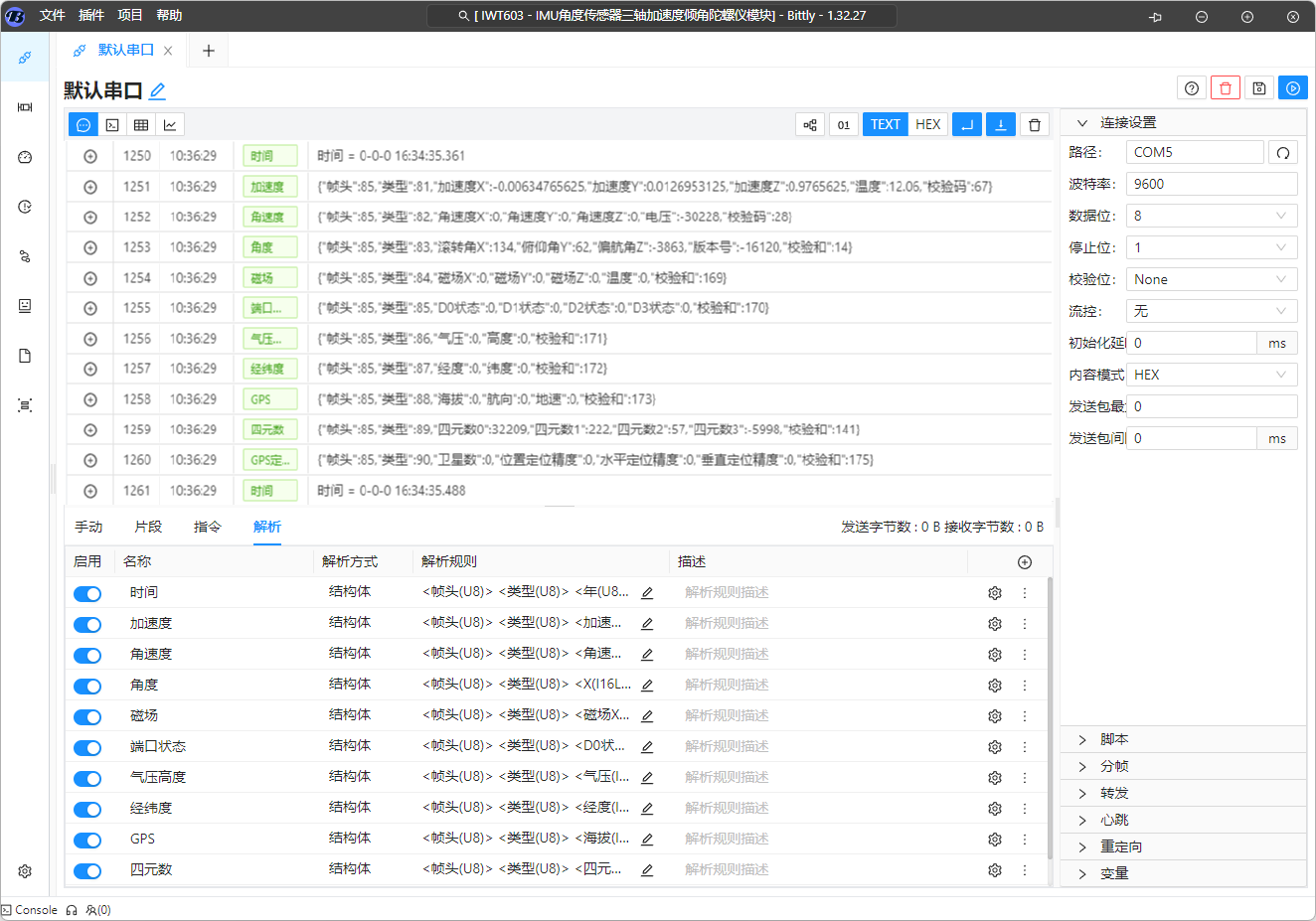

Bittly 在通讯连接接收到数据后，可根据配置的结构体规则对数据进行解析，并支持设置结构体匹配条件。同时支持多种数据类型以及大小端字节序解析。
结构体解析规则配置
- 在 通讯连接内容编辑区域 中，切换到 「解析」 Tab。
- 在 解析规则表 右上角点击 「+」 按钮，添加一条新的解析规则。
- 在新增规则中，将 解析方式 设置为 「结构体」。

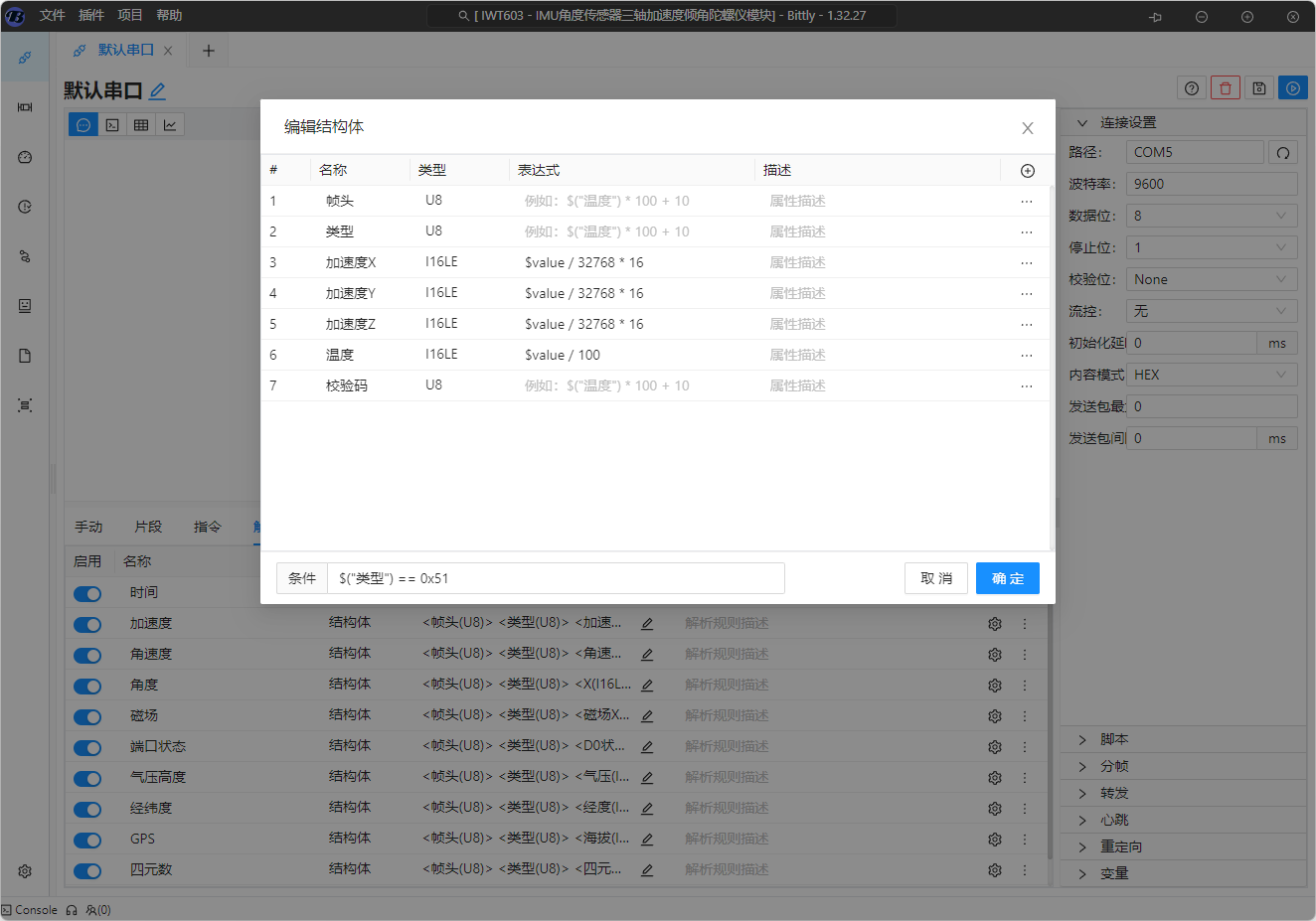

- 点击该规则右侧的 编辑按钮，打开 结构体编辑对话框。
- 在结构体编辑对话框中，根据数据的 字节排列顺序 依次添加并配置各字段的数据类型和顺序。
- 配置完成后，设置 结构体匹配条件。
匹配条件说明：
当接收到的数据按照当前结构体规则解析后：
- 如果 匹配条件成立，则认为该结构体解析成功；
- 如果 匹配条件不成立，则认为解析失败，并继续尝试执行 下一条解析规则。
数据类型
数据类型用于指定结构体属性的解析方式，对应 C 语言的基本数据类型或字节序规则。
| 数据类型 | 描述 |
|---|---|
U8 |
无符号 8 位整数（unsigned char） |
U16 |
无符号 16 位整数（unsigned short） |
U32 |
无符号 32 位整数（unsigned int） |
U64 |
无符号 64 位整数（unsigned long long） |
I8 |
有符号 8 位整数（signed char） |
I16 |
有符号 16 位整数（signed short） |
I32 |
有符号 32 位整数（signed int） |
I64 |
有符号 64 位整数（signed long long） |
float |
32 位浮点数 |
double |
64 位浮点数 |
字节序（Endian）
- LE — 小端（Little Endian）
- BE — 大端（Big Endian）
例如：
U16LE表示 无符号 16 位整数，小端字节序I32BE表示 有符号 32 位整数，大端字节序
字符串与字节数组
string— 按指定长度解析为字符串bytes— 按指定长度解析为字节数组
示例:
string[10]— 解析 10 个字节为字符串bytes[4]— 解析 4 个字节为字节数组
表达式
在某些情况下，数据按照指定的数据类型解析完成后，其原始值可能仍需要进一步处理。例如设备返回的温度值为 1234，但实际温度需要将该值除以 100 才能得到最终结果。
为此，可以为属性配置 表达式 对解析结果进行二次计算。
表达式为 JavaScript 表达式，表达式的计算结果将作为该属性的最终解析值。
在表达式中：
$value表示当前字段解析得到的原始值- 可以调用 通讯连接脚本中定义的自定义函数
示例
$value / 100当原始解析值为 1234 时，最终解析结果为：
12.34匹配条件
匹配条件用于判断当前数据是否符合该结构体的解析规则。
当 Bittly 接收到数据后，会按照已配置的结构体规则对数据进行解析，并将解析结果填充到对应的属性字段中。解析完成后，再根据配置的匹配条件进行判断，以确定该结构体是否匹配成功。
匹配条件为一个 JavaScript 表达式，当表达式计算结果为 true 时，表示该结构体解析匹配成功；否则认为解析失败，并继续尝试下一条解析规则。
在表达式中可以使用以下方式访问解析结果：
$('属性名')用于获取结构体中指定字段解析后的值。- 自定义函数 可以直接调用通讯连接脚本中定义的自定义函数，用于实现更复杂的判断逻辑。
示例
$('type') === 1
checkPacket($('header'), $('length'))
